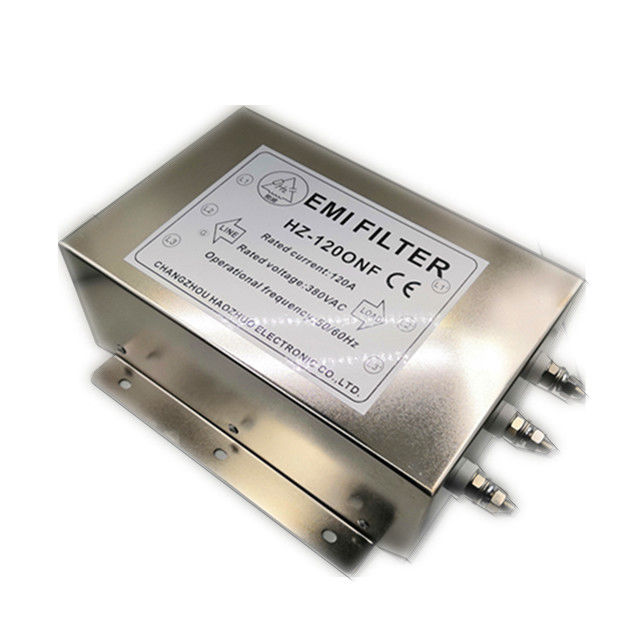

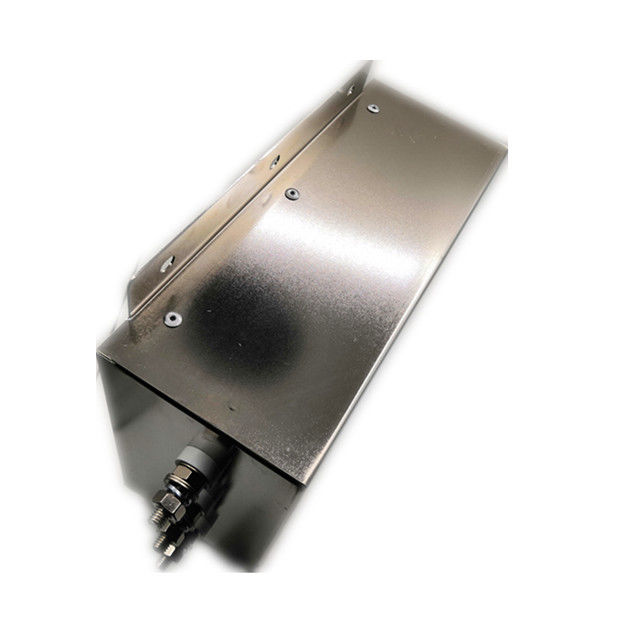

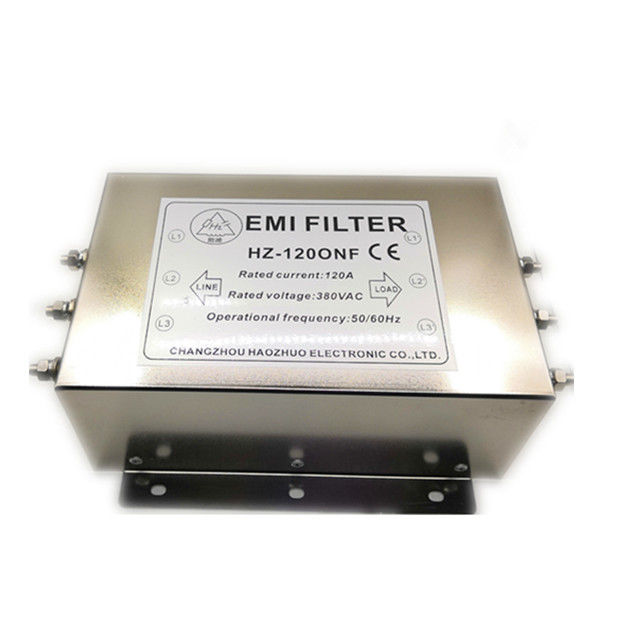

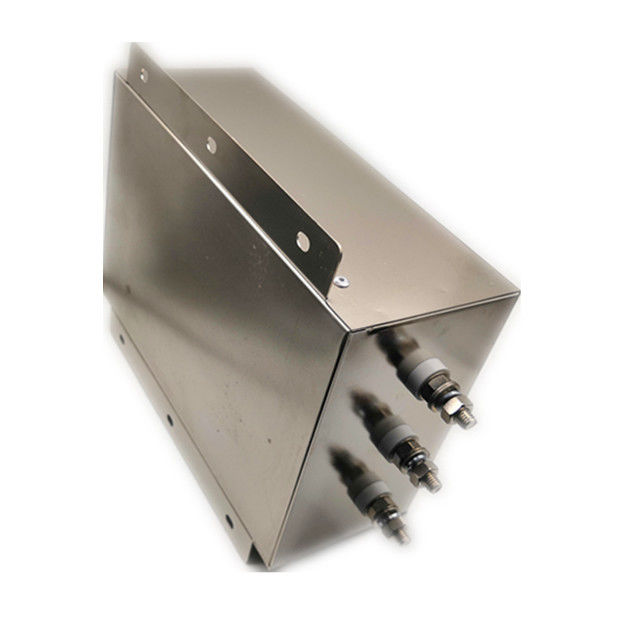

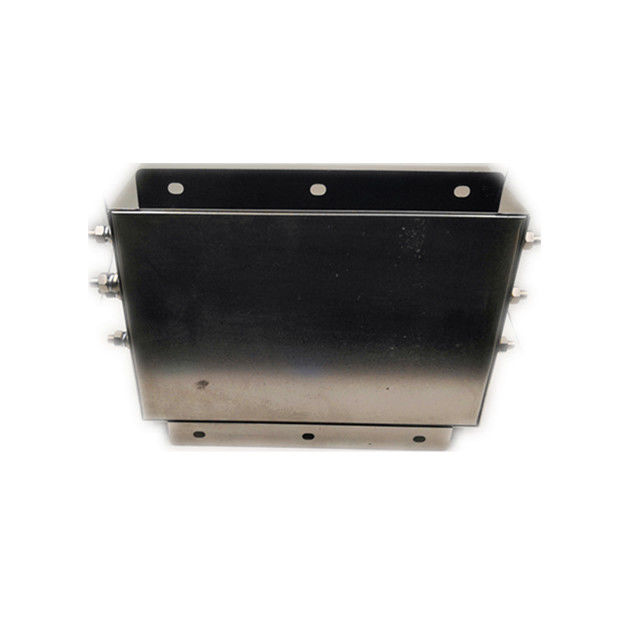

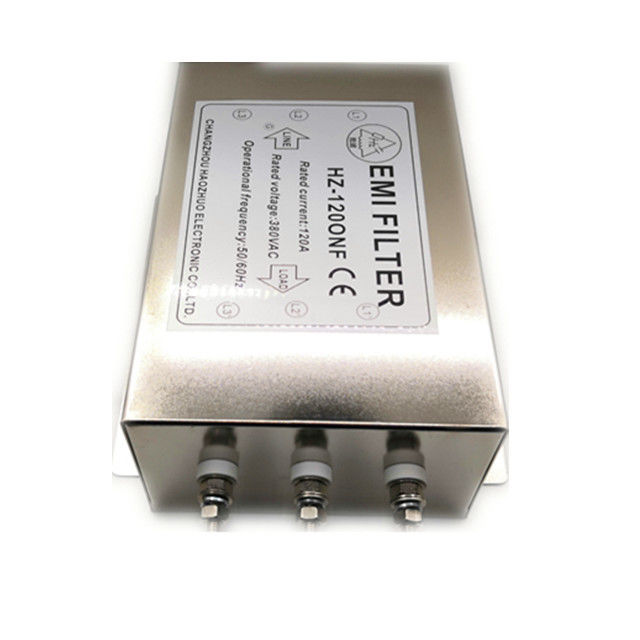

380-440VAC 120A 3-fase elektrisch geluidsonderdrukkend filter voor 55kw frequentieomvormer
-
Markeren
de elektrofilter van de lawaaiafschaffing
,120A de Filter van de lawaaiafschaffing
,EMI de elektronische filter van de lawaaiafschaffing
-
TypeEMI Filter
-
Transfer FunctionLow Pass
-
Package TypeThrought Hole
-
Nominal Center Frequency50/60Hz
-
3dB Bandwidth14K
-
Insertion Loss100dB
-
Input Impedance50ohm
-
Stopband Attenuation100dB
-
Rated Voltage380VAC
-
Rated Current10A
-
Operating Frequency50/60Hz
-
ApplicationPOWER SUPPLY
-
Portshanghai
-
Plaats van herkomstCHINA
-
Merknaamnenglv
-
CertificeringCE RoHS
-
ModelnummerHerz-120ONF
-
Min. bestelaantal>=1 stukken
-
Prijs$70.00
-
Verpakking Details10 PCs in één karton het brutogewicht is over 10Kg
-
Levering vermogen100 Stuk/Stukken per Week
380-440VAC 120A 3-fase elektrisch geluidsonderdrukkend filter voor 55kw frequentieomvormer
380Vac 120A uitgangs-EMI-filter voor 55kw-frequentieomvormer
| Configuratie | 2e fase | |
| Nominale stroom @ 40°C | 120A | |
| Nominale spanning | 380vAC | |
| Werkfrequentie | 50/60Hz | |
| Fase | Drie fase drie draad | |
| Leekstroom (250VAC 50Hz @ 20°C) | ≤ 6,0 mA | |
| Filterbereik | 150 kHz-30 MHz | |
| Hipot-rating (één minuut) | Lijn tot lijn: 2250V DC 3S Lijn naar de grond: 2700V DC 3S |
|
| Klimaatcategorie | 25/085/21 | |
| Werkende Tempearte | -25°C~+85°C | |
| Uitvoerterminal | met een gewicht van niet meer dan 50 kg | |
| Gewicht | 3.5 kg | |
| Afmeting | Zie hieronder | |
FN258 EMI-filter voor driefase-omvormers en aandrijfsystemen
- Industriestandaard EMC-oplossing voor driefasig PDS-filter
- Slimme ruimtebesparende boekvormige behuizing
- met een vermogen van niet meer dan 50 W
- Uitstekende dampingprestaties
- HV-versies tot 690 VAC
- HVIT-versies voor IT-distributienetwerken
- P/L-versies met een lage lekkage
EMI-filter met algemeen doel voor driefasige toepassingen
- EMC-oplossing voor industriële omvormers en motoren
- Nominale stroom van 8 tot 280 A
- Selecteerbaar spanningsniveau van 440 V en 520 V
- Hoge differentiële en common-mode demping
- Voldoet aan IEC 60950
| AC/DC | Airconditioning |
| Nominaal stroombereik (A) | 80 |
| Nominale spanningsbereik (V) | 380Vac |
| Werkfrequentie | 50/60Hz |
| Fase | Fase 3 |
Driefasen-EMC/EMI-filters Toepassing:
1Invertersystemen, fotovoltaïsche installaties, windenergie,
2- industriële frequentieomvormers en motoren, werktuigen,
3. UPS, SMPS
4. en andere elektrische apparatuur voor algemeen gebruik, ook voor medische doeleinden.
Bedrijfsinformatie
- We zijn een professionele en beroemde EMI-filterfabrikant.
- Ons technisch team heeft meer dan 10 jaar ervaring in het ontwerpen van EMI-filters.
- Our technical service team learn many kinds of test standard such as industrial application (IEC61800-3 for frequency inverter drive EN12015 for elevator EN55011 for ISM device etc) and military application (GJB151A GJB152A etc)We kunnen het EMI-probleem snel, effectief en goedkoop oplossen.
- Onze testapparatuur: LCR digitale brug/spanningsbestendige tester/isolatieweerstandstester/spectrumanalysator/inductor tester/standaard signaalbron/schildruimte/interferentie intensiteitstester enz.
- Ons product: EMI-filter voor algemene doeleinden/EMI-filter voor frequentieomvormer/EMI-filter voor afschermingsinstallaties/EMI-filter voor militaire toepassing.
- Ons voordeel: hoge kwaliteit/hoge kostenefficiëntie/korte levertijd
- Onze service: alle producten hebben twee jaar garantie
- Onze belangrijkste klanten: frequentieomvormer aandrijving en servo aandrijving systeem/MRI afscherming systeem/zonneomvormer systeem/spoortransitsysteem
