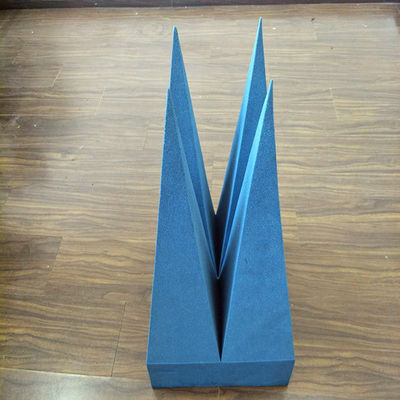

rf Pyramidale schuimabsorber voor een anechoïsche kamer
Een Pyramidal Foam absorber kan worden gebruikt voor het frequentiebereik van 100 MHz tot 40 GHz. De factor die de laagste bruikbare frequentie bepaalt, is de fysieke grootte van de schuimpyramide.Hoe groter de afmetingen van de piramide, hoe lager de frequentie van het gebruik. Vanwege het volume dat binnen een anechoïsche behuizing wordt verbruikt bij het gebruik van groot piramidaal schuim.Ferriettegels worden vaak overladen met een kleinere Pyramidal Foam absorber om de anechoic prestaties tot 30MHz uit te breiden zonder waardevolle ruimte te verliezenPolyurethaanfoom met koolstof (en brandvertragend) kan in verschillende afmetingen worden geleverd.
Types RF-schuimabsorberen
· Micromave-absorber van rubberplaat
· Microwaveabsorber op basis van koolstof
· Honingraat & hoogvermogen microwave absorber
• Microwave-absorberend sproeibaar
· Rigiede en kastabel microgolf absorber
TYPE | Grootte van de basis | NUMBER VAN PYRAMIDAL | Gewicht | Totale hoogte | BASE-hoogte | PYRAMIDHEIGTE |
PYRAMIDAL Breedte |
HZ-30 | 500*500 | 36*36 | 1.1 | 30 | 15 | 15 | 14 |
HZ-50 | 500*500 | 20*20 | 1.8 | 50 | 20 | 30 | 25 |
HZ-70 | 500*500 | 20*20 | 2.5 | 70 | 20 | 50 | 25 |
HZ-100 | 500*500 | 13*13 | 3.3 | 100 | 25 | 75 | 38 |
HZ-150 | 500*500 | 9*9 | 4.8 | 150 | 30 | 120 | 56 |
HZ-200 | 500*500 | 7*7 | 6.3 | 200 | 40 | 160 | 71 |
HZ-300 | 500*500 | 5*5 | 9 | 300 | 60 | 240 | 100 |
HZ-400 | 500*500 | 4*4 | 12 | 400 | 70 | 330 | 125 |
HZ-500 | 500*500 | 3*3 | 15 | 500 | 80 | 420 | 167 |
HZ-600 | 400*400 | 2*2 | 18 | 600 | 90 | 510 | 200 |
HZ-700 | 250*500 | 1*2 | 21 | 700 | 100 | 600 | 250 |
HZ-800 | 250*500 | 1*2 | 24 | 800 | 100 | 700 | 250 |
HZ-1000 | 334*334 | 1*1 | 30 | 1000 | 150 | 850 | 3 |
TYPE | Hoogte | Reflectiwiteit | ||||||||
40 | 15 | 10 | 3 | 1.5 | 0.5 | 0.3 | 0.2 | 0.15 | ||
HZ-100 | 100 | 50 | 45 | 40 | 30 | 20 | ||||
HZ-150 | 150 | 50 | 50 | 45 | 33 | 25 | ||||
HZ-200 | 200 | 50 | 50 | 50 | 37 | 30 | 17 | |||
HZ-300 | 300 | 50 | 50 | 50 | 40 | 33 | 20 | |||
HZ-400 | 400 | 50 | 50 | 50 | 45 | 40 | 25 | 17 | ||
HZ-500 | 500 | 50 | 50 | 50 | 45 | 40 | 30 | 20 | 17 | |
HZ-600 | 600 | 50 | 50 | 50 | 50 | 40 | 30 | 25 | 20 | |
HZ-700 | 700 | 50 | 50 | 50 | 50 | 43 | 35 | 30 | 20 | 17 |
HZ-800 | 800 | 50 | 50 | 50 | 50 | 45 | 36 | 30 | 20 | 17 |
HZ-1000 | 1000 | 50 | 50 | 50 | 50 | 45 | 38 | 35 | 25 | 20 |
RF-schuimabsorber Basisinformatie
· Grootte van de basis: 500*500mm, op maat aanvaardbaar
· Standaardhoogte: 30,50,100,150,200,300,400,500,700,800,1000 mm
Functies van de RF-schuimabsorber
· Het traditionele materiaal voor anechoïsche kamers
• Uitstekende absorptie over een breed frequentiebereik
· Flexibel
