    De Rfi Beschermde Openingen van de Golfgeleiderlucht

    ,

    Emi Shielded Waveguide Air Vents

    ,

    Emi Rfi Shielded Waveguide Vents

  • Type
    RC -filter
  • Overdrachtsfunctie
    Laagdoorlaat
  • Pakkettype
    Opbouwmontage
  • Nominale middenfrequentie
    /
  • 3dB bandbreedte
    /
  • Invoegverlies
    /
  • Ingangsimpedantie
    /
  • Stopbandverzwakking
    /
  • honingraatfilter mertial
    messing/staal/aluminium
  • dikte honingraatfilter
    12,5-25 mm
  • honingraatfilterpakking
    houten verpakking
  • honingraatfilter standaard dikte
    12,5 mm, 19 mm, 25 mm
  • honingraat filterframe
    Aangepast
  • honingraatfilter maat
    300*300 600*600
  • honingraatfilter Toepassing
    Rf-Beveiligingszaal
  • Haven
    Sjanghai
  • Plaats van herkomst
    Jiangsu, China
  • Merknaam
    HZ
  • Certificering
    CE RoHS
  • Modelnummer
    Herz
  • Min. bestelaantal
    >=1 stukken
  • Prijs
    $100.00
  • Verpakking Details
    woonden geval
  • Levering vermogen
    10000 Stuk/Stukken per Maand

EMI Rfi Beschermde golfgeleider Luchtluchten rf afschermingsruimte emc kamer emc anechoïsche kamer

  • Emi Rfi Shielded Waveguide Air Vents rf shielding room emc chamber emc anechoic chamber
  • Emi Rfi Shielded Waveguide Air Vents rf shielding room emc chamber emc anechoic chamber
  • Emi Rfi Shielded Waveguide Air Vents rf shielding room emc chamber emc anechoic chamber
  • Emi Rfi Shielded Waveguide Air Vents rf shielding room emc chamber emc anechoic chamber
  • Emi Rfi Shielded Waveguide Air Vents rf shielding room emc chamber emc anechoic chamber
  • Emi Rfi Shielded Waveguide Air Vents rf shielding room emc chamber emc anechoic chamber
Prijs opvragen Praatje Nu

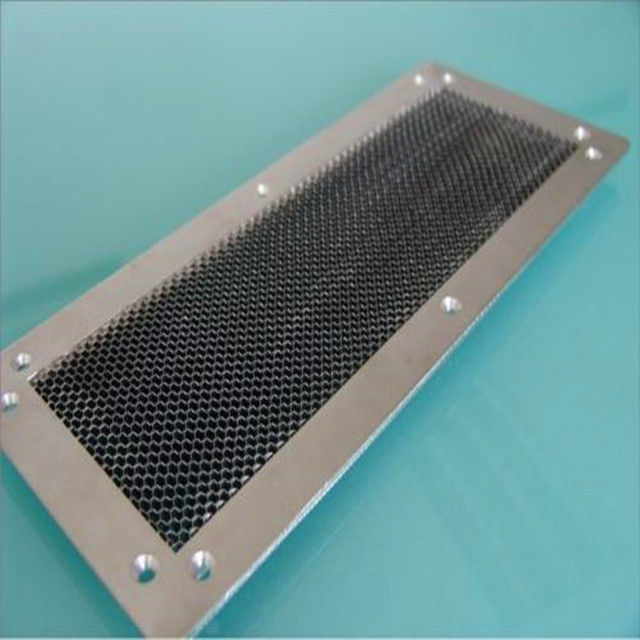

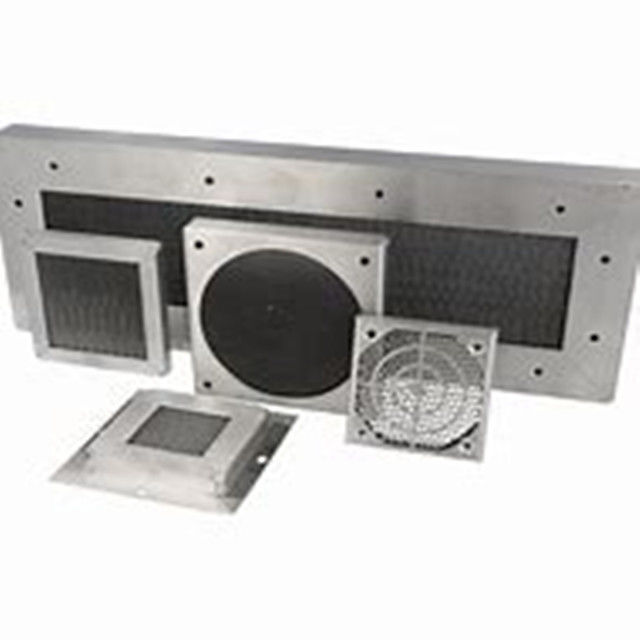

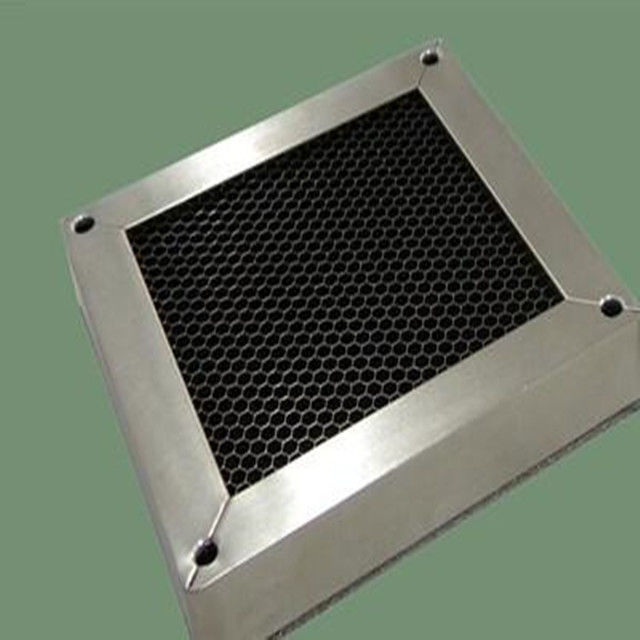

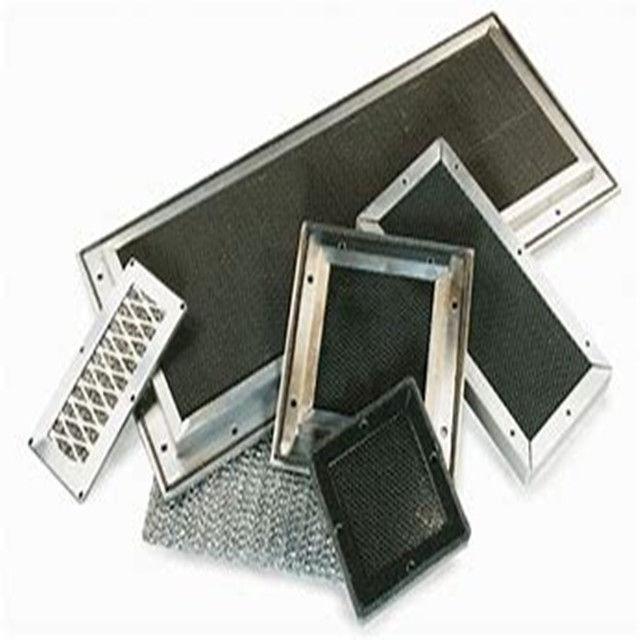

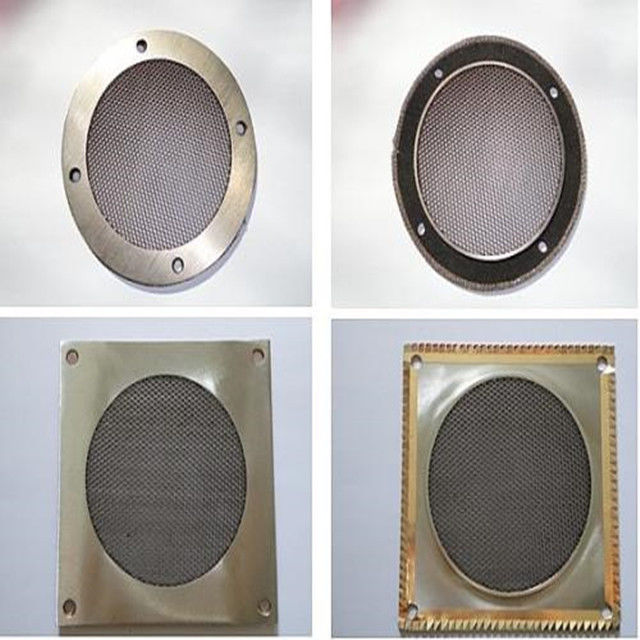

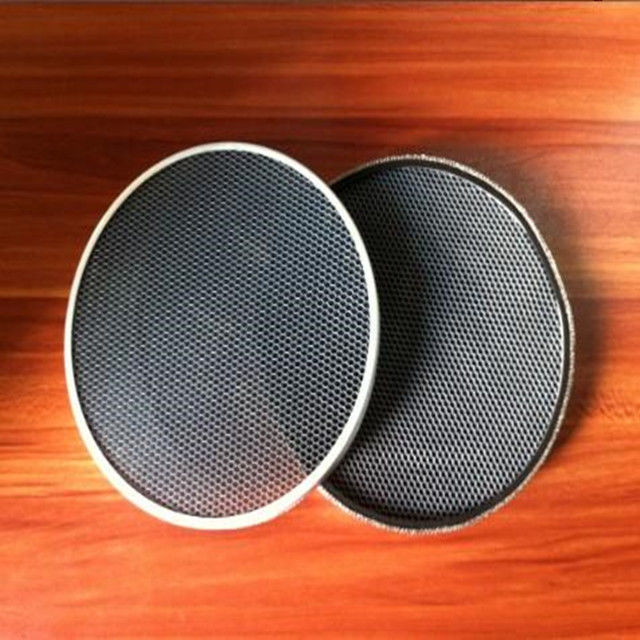

EMI RFI-schild ventilatieluchtfilter voor emc-testkamer met messing



• FRAME • Aluminiumlegering 6063-T4 per QQ-A-200/8
• HONEYCOMB • MIL-C-7438
• VASTENER • Aluminium ingebak, 8-32 UNC-3B
• CHROMATE FINISH • MIL-C-5541C
• TIN-CLAMING • MIL-T-10727



Kenmerken van een honingraatluchtscherm voor een afschermkamer

1- Zorg voor maximale RF-demping terwijl de luchtstroom optimaal is.

2- Beschikbaar voor individuele behoeften

3- Bij het solderen van golfgeleidervensters wordt voor het drukgieten gebruikgemaakt van geïmporteerde tinbescherming, om de kwaliteit tijdens het transport- en assemblageproces te waarborgen en het afschermingseffect te garanderen.

4- Vervaardiging van verschillende op maat gemaakte specificaties voor civiele of militaire toepassing



Standaard afmeting voor honingraatluchtruimte voor afschermingskamer

Honingraatmaterialen

A) Staal B) Messing

(C) roestvrij staal

D) Aluminium

Grootte van honingraat

(A) 300*300 mm

(B) 300*600 mm

(C) 450*450 mm

(D) 600*600 mm

(E) 600*900 mm

Dikte van honingraat

(A) 12,5 mm

(B) 19 mm

(C) 25 mm

(D) 50 mm

De grootte van het gat

A) 3,2 mm

(B) 4,0 mm

(C) 4,8 mm

Frame-type

(A) met frame

(B) Zonder kader





Beschermingsprestaties voor honingraatluchtruimte voor afschermingsruimte



Magnetisch veld

14KHz≥75dB

150KHz≥100dB

Elektrisch veld

200KHz-50MHz≥110dB

Vlakke golf

50MHz-1GHz≥110dB

Mikrogolf

1GHz-10GHz≥100dB
10GHz-18GHz≥90dB
