High Frequency Ferrite Tile Absorber For Rf Shielding 100*100 Size rf shielding room emc anechoic chamber

Hoge Frequentie Ferrite Tegel Absorber Voor Rf Afscherming 100*100 Formaat rf afschermingsruimte emc anechoïsche kamer

Producten - Ferriettegel absorber
  • Markeren

    Rf-de Tegelabsorptievat van het Beveiligingsferriet

    ,

    Het Absorptievat 100x100 van de ferriettegel

    ,

    100dB het Absorptievat van de ferriettegel

  • Type
    ferriet tegel
  • Kleur
    Zwart
  • Basisgrootte
    100*100
  • Dikte
    5.2 mm 6.7 mm
  • 3dB bandbreedte
    14K
  • Invoegverlies
    100 dB
  • Ingangsimpedantie
    50ohm
  • Stopbandverzwakking
    100 dB
  • Sollicitatie
    EMC KAMER
  • MOQ
    500 STUKS
  • Levering
    10000
  • Levering
    Over zee
  • Haven
    Sjanghai
  • Plaats van herkomst
    Jiangsu, China
  • Merknaam
    neutral
  • Certificering
    CE RoHS
  • Modelnummer
    5.2
  • Min. bestelaantal
    1 - 9 stukken
  • Prijs
    $1000
  • Verpakking Details
    100 PCs in één karton het brutogewicht is over 20Kg
  • Levering vermogen
    100 Stuk/Stukken per Week

Hoge Frequentie Ferrite Tegel Absorber Voor Rf Afscherming 100*100 Formaat rf afschermingsruimte emc anechoïsche kamer

  • High Frequency Ferrite Tile Absorber For Rf Shielding 100*100 Size rf shielding room emc anechoic chamber
  • High Frequency Ferrite Tile Absorber For Rf Shielding 100*100 Size rf shielding room emc anechoic chamber
  • High Frequency Ferrite Tile Absorber For Rf Shielding 100*100 Size rf shielding room emc anechoic chamber
  • High Frequency Ferrite Tile Absorber For Rf Shielding 100*100 Size rf shielding room emc anechoic chamber
  • High Frequency Ferrite Tile Absorber For Rf Shielding 100*100 Size rf shielding room emc anechoic chamber
Prijs opvragen Praatje Nu

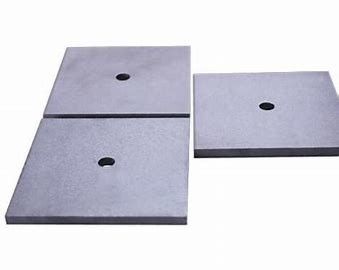

Grootte van Ferriettegel

  • Grootte van de basis: 100*100 mm
  • Standaardhoogte: 5,2 mm, 6,7 mm
  • Diameter van de boor: 10 mm





Toepassing van ferriettegels

  • Gebruikt voor EMC-kamers

Gebaseerd op het principe van complexe magnetische permeabiliteit gelijk (of bijna gelijk) aan complexe dielectrische constante.Materialen met deze eigenschap vertonen een impedantie die gelijk is aan die van de "vrije ruimte" en weerspiegelen bij normale inslag dus niet de uitgestraalde energie.

Ferriettegel kan 10dB - 25dB absorptie bieden tussen 30MHz en 1GHz. Tegels zijn dun (ongeveer 0,26 inch), maar kunnen zwaar zijn (ongeveer 10 pond per vierkante voet).



Afmeting voor EMC-kamer ferriettegel

  • Grootte van de basis: 100*100 mm
  • Standaardhoogte: 5,5 mm, 6,7 mm
  • Diameter van de boor: 10 mm

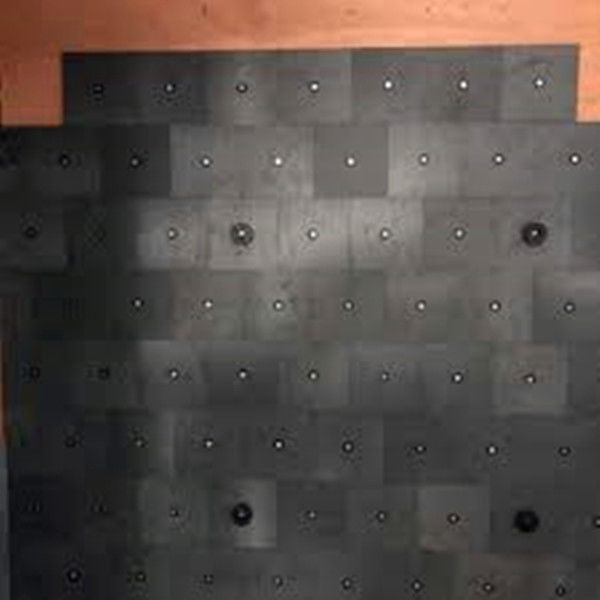

Aanvraag voor EMC-kamer ferriettegel

Gebruikt voor EMC-kamers

Aanvankelijke doorlaatbaarheid 5500
Relatieve verliesfactor 15@0,1MHz
Verzadigingsstroomdichtheid 280 ((1194A/m)
Verwijderingstijd 180
dwangkracht 3
Relatieve temperatuurfactor 3
Curie-temperatuur. 90
Dichtheid 4.85*1000
Resistiviteit 100



Prestaties

30 MHz -25,5 dB
100 MHz -38 dB
300 MHz -19,5 dB
500 MHz -16 dB
700 MHz -12 dB
1000 MHz -10 dB

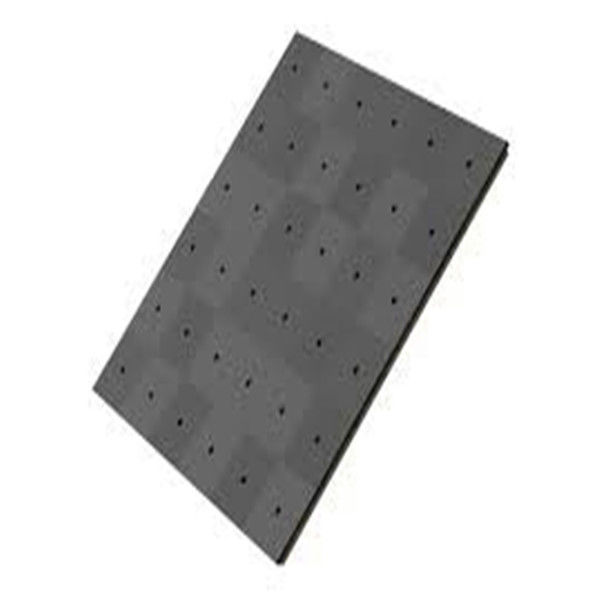

Hoge Frequentie Ferrite Tegel Absorber Voor Rf Afscherming 100*100 Formaat rf afschermingsruimte emc anechoïsche kamer 0

Deel Afmetingen in mm
Een 99.95 +/- 0.10
B. 99.95 +/- 0.10
C 6.70 +/- 0.10
D 10.00 +/-0.20
Gewicht

330 g

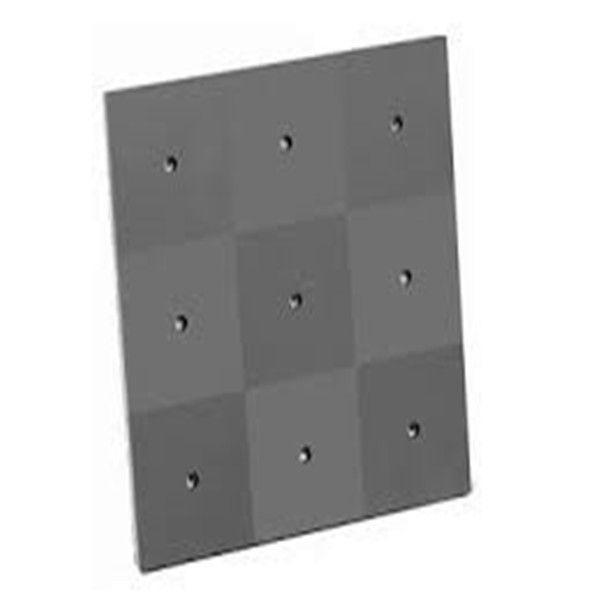

Hoge Frequentie Ferrite Tegel Absorber Voor Rf Afscherming 100*100 Formaat rf afschermingsruimte emc anechoïsche kamer 1Hoge Frequentie Ferrite Tegel Absorber Voor Rf Afscherming 100*100 Formaat rf afschermingsruimte emc anechoïsche kamer 2
