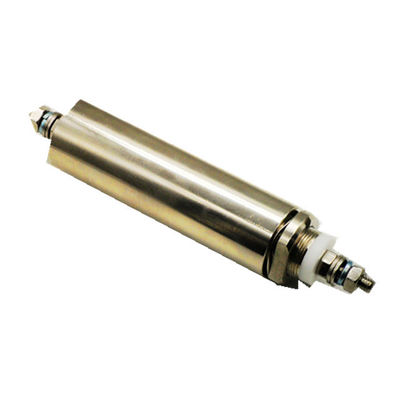

250VAC 50A Emc Hoogstroomvoedingscondensatoren voor rf afgeschermde ruimte

De meeste elektrische en elektronische apparaten, zoals motoren, voedingen en microprocessors, genereren een zekere mate van hoogfrequente elektromagnetische ruis. Hoewel het een veelvoorkomend probleem is, kan de geproduceerde ruis problematisch blijken te zijn, vooral bij kritieke operaties, omdat de kwaliteit van signaal- en stroomtransmissies hierdoor verslechtert.

Elektromagnetische interferentiefilters (EMI) zijn een oplossing die professionals in de industrie gebruiken om het effect van elektromagnetische ruis op stroom- en signaalleidingen te verminderen. Door de apparaten in hun elektrische en elektronische apparatuur te gebruiken, verbeteren ze de systeemprestaties door de ruis om te leiden en te verminderen door de lijn te annuleren of te aarden.

Technische specificatie
- Nominale spanning: 250VAC/600VDC
- Nominale stroom: 1A-300A
- Bedrijfsfrequentie: 50/60 Hz
- Temperatuurbereik: 40/085/56

Aangepaste EMI-filters

Ons team begrijpt volledig dat een kant-en-klare oplossing mogelijk niet voor elke klant geschikt is. Gelukkig beschikken wij als experts op het gebied van elektromagnetische interferentiefiltratie over de kennis en vaardigheden om aangepaste EMI-filters te ontwerpen en te bouwen om aan unieke behoeften te voldoen.

Wij bieden full-service maatwerkoplossingen en bieden klantenondersteuning vanaf het projectconcept tot de voltooiing van het project. Onze diensten omvatten ontwerp en analyse van het filtercircuit, ontwerp en lay-out van de verpakking, prototyping en testen, die allemaal zijn geoptimaliseerd om de hoogste kwaliteit tegen de best mogelijke prijs te leveren. We zijn geschikt voor op maat gemaakte filterontwerpen met spanningswaarden tussen 0 tot 400 VDC en 0 tot 480 VAC, stroomwaarden tussen 0 en 400 A en frequenties tot 400 Hz. Op aanvraag zijn ook hogere bereiken leverbaar.

Hoe werken EMI-filters?

EMI-filters bestaan ​​als afzonderlijke of geïntegreerde apparaten in elektrische en elektronische apparatuur. In de eenvoudigste bewoordingen fungeren ze binnen dergelijke apparatuur als laagdoorlaatfilters voor ongewenste (over het algemeen hoogfrequente) stroom. Ze bestaan ​​uit passieve elektrische componenten, waaronder inductoren en condensatoren, die, wanneer ze samen worden gemonteerd, een compleet LC-circuit vormen. De inductorcomponent laat laagfrequente en gelijkstroomstromen ongehinderd door en blokkeert hoogfrequente stroom (dwz de ruis). Eenmaal geblokkeerd, leidt het pad met lage impedantie van de condensatorcomponent de ruis terug naar de voeding of een geaarde verbinding.

Omdat EMI-filters alleen geleide interferentie kunnen omleiden, worden de apparaten vaak gecombineerd met afschermings- en isolatiecomponenten om uitgestraald geluid dat door de lucht reist te blokkeren. Uitgestraalde interferentie is met name een probleem wanneer er zich een aanzienlijke geleiderlengte tussen het filter en de interferentiebron bevindt. Als er slechts een korte draadlengte tussen het filter en de ruisbron zit, kan alleen het EMI-filter voldoende zijn.
