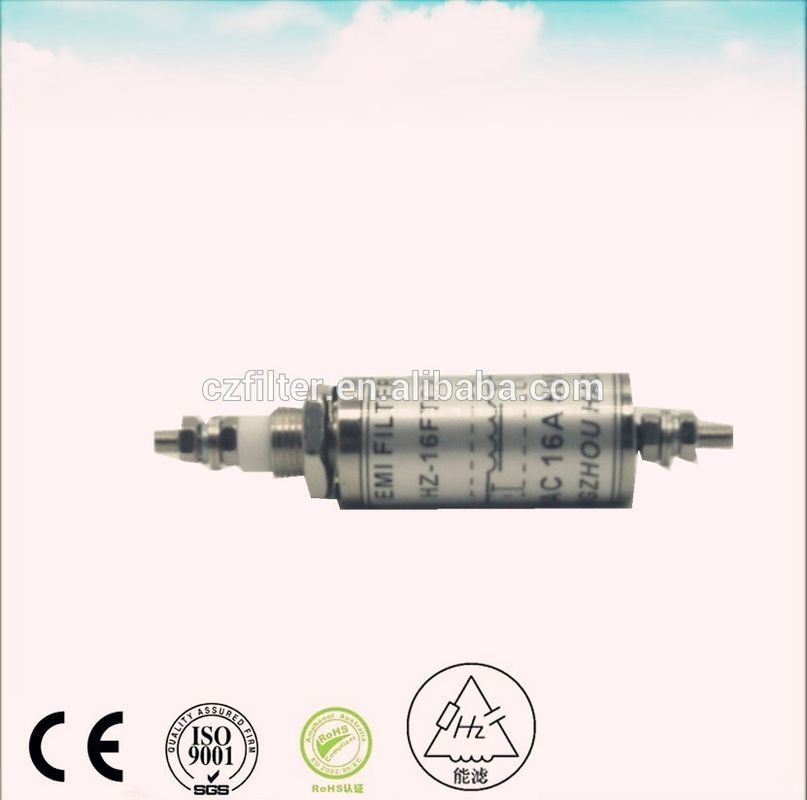

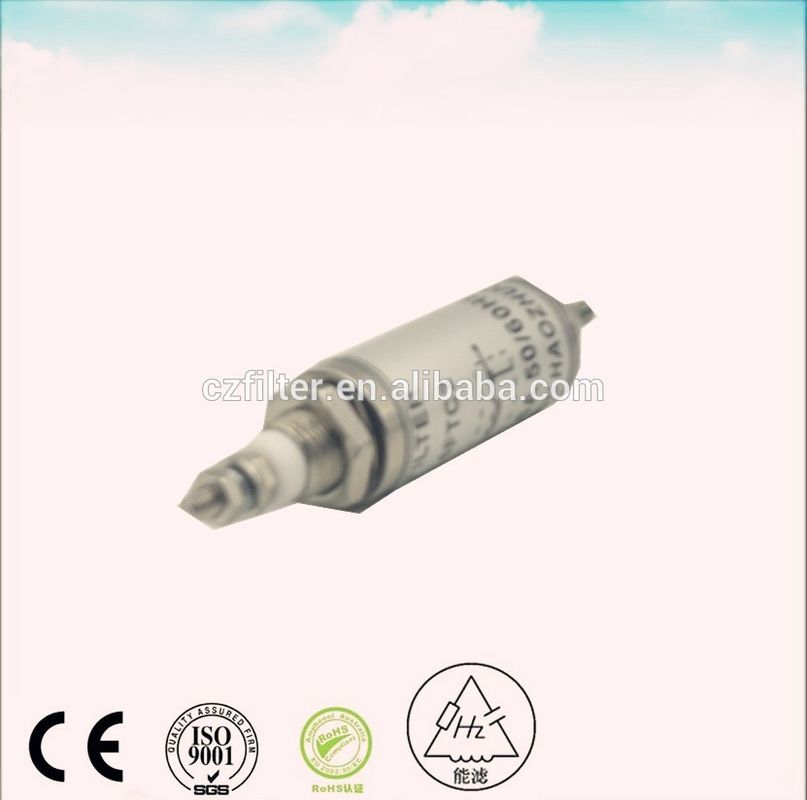

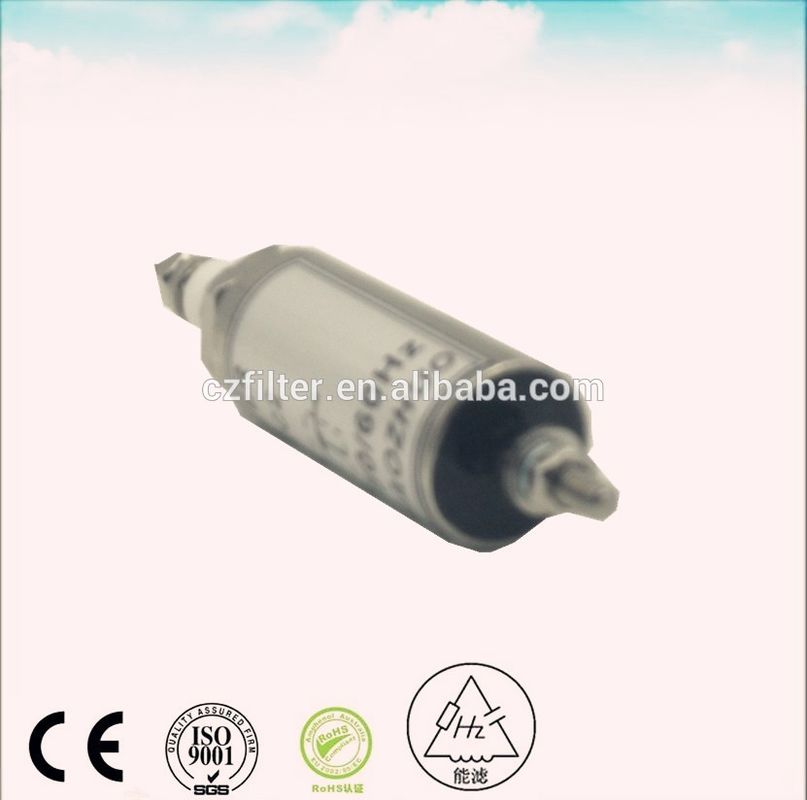

250VAC 16A 25A Condensator EMI Feedthrough Filter Anti-interferentie Filter RF-afschermingsruimte en EMC-echo-vrije kamer
-
Markeren
16a emi filter
,Condensatorfeedthrough Emi Filter
,emi filter 16amp
-
TypeEMI-filter
-
OverdrachtsfunctieLaagdoorlaat
-
PakkettypeDoor gat
-
Nominale middenfrequentie50/60 Hz
-
3dB bandbreedte4k
-
Invoegverlies100 dB
-
Ingangsimpedantie50ohm
-
Stopbandverzwakking70-100dB
-
Nominale spanning250VAC
-
Nominale stroom16A
-
LIJNEN AANTAL1
-
Sollicitatierf-beveiliging
-
Testspanning1000VDC
-
resulatieweerstand1000M ohm @ 500VDC
-
afscherming effectief100 dB @ 14K-10GHz
-
HavenChangzhou Shanghai Hangzhou of anderen
-
Plaats van herkomstJiangsu, China
-
MerknaamNenglv
-
CertificeringCE RoHS
-
ModelnummerHerz-16FTC2
-
Min. bestelaantal50 - 299 Stukken
-
Prijs$25.00
-
Verpakking Details100 PCs in één doos en brutogewicht is ongeveer 10 Kg
-
Levering vermogen1000 Stuk/Stukken per Week
250VAC 16A 25A Condensator EMI Feedthrough Filter Anti-interferentie Filter RF-afschermingsruimte en EMC-echo-vrije kamer
250VAC 16A doorvoer EMI-filter voor anechoïsche kamer
Technische Specificatie
- Nominale spanning: 250VAC/600VDC
- Nominale stroom: 1A-300A
- Bedrijfsfrequentie: 50/60Hz
- Temperatuurbereik: 40/085/56
|
Productnaam
|
EMI-filter
|
|
Werkstroom
|
16A
|
|
Nominale Spanning
|
115/250V AC
|
|
Netfrequentie
|
50/60 Hz
|
|
Het nettogewicht/stuk
|
197,5 g/stuk
|
|
Bedrijfstemperatuur
|
-25℃~85℃
|
|
Druktest
|
Lijn naar Aarde: 2250V DC
|
|
Lijn naar Lijn: 1450V DC
|
|
|
Max. Lekstroom (aarde)
|
Lijn naar Aarde: 115V AC 60HZ 0,25mA
|
|
Lijn naar Aarde: 250V AC 50HZ 0,45mA
|
|
|
Ontwerpreferentiestandaard
|
CSA222NO.1986, IEC/EN 60939
|
Productkenmerken
- AC doorvoerfilters bieden een hoge demping over een breed frequentiebereik van enkele tientallen KHz tot in het GHz-gebied.
- Kolomvormige/Cilindrische behuizing, klein formaat, eenvoudig te installeren
- Hoge betrouwbaarheid, veel breder bedrijfsfrequentiebereik van KHz tot 10 GHz
- Doorvoermontage
De C- en Pi-type circuit, de nominale spanning van 250VAC, de maximale bedrijfsstroom van 300 ampère.
- Aangepast ontwerp acceptabel
Kenmerk:
1). RoHS, REACH, CE goedgekeurd!
2). Verkrijgbaar in RF-componenten!
3). Aangepast ontwerp is beschikbaar!
4). Certificering: ISO9001:2008, ISO14001:2004, ISO18001:2007
| Filter | Nominale Stroom (A) | Nominale Spanning (V) | Lekstroom (mA) | Capaciteit (μF) | Testspanning 1 min (VDC) |
| 16-M4 | 16 | 250 | 4,14 | 2*0,022 | 2250 |
| 63-M6 | 63 | 250 | 88,5 | 2*0,47 | 2250 |
| 100-M8 | 100 | 250 | 564 | 2*3,0 | 2120 |
| 100-M8 | 100 | 250 | 564 | 2*3,0 | 2200 |
| 250-M12 | 250 | 250 | 157 | 2*1,0 | 2250 |
| 30-M5 | 30 | 600 | - | 2*0,018 | 2500 |
| 50-M6 | 50 | 200 | - | 0,22 | 720 |
| 65-M6 | 65 | 200 | - | 2*4,7 | 1000 |
| 62-M6 | 65 | 250 | - | 2*0,25 |
2250
|
Productbeschrijving
Ø Beschrijving:
n Doorvoercondensatoren bieden een hoge demping over een breed frequentiebereik van
enkele tientallen kHz tot in het GHz-gebied
n Zeer lage interne serieweerstand
n Zeer hoge zelfresonantiefrequentie
n Zelfherstellende diëlektricum
n Hoge kwaliteit en betrouwbaarheid
n Anti-draaibeveiliging
n Doorvoermontage
n Op verzoek op maat gemaakte of dubbele versies
elektrische doorvoer Laagdoorlaat filter voor stroomleidingen
Ø Typische Toepassingen:
n AC stroomleidingfilter voor 250VAC stroomleidingen
n DC stroomleidingfilter voor 48VDC batterijvoeding
n Verhoging van systeem- en informatiebeveiliging
n Voedingen
n Schakel- en mobiele apparatuur
n computer servers
n UPS-voedingen
n Medische apparatuur
n Afgeschermde ruimtes
