50A 120 250V Ac Dc Emi Power Line Filter Ac Noise Filter Emc Line Filter rf shielding room emc anechoic chamber

50A 120 250V Ac Dc Emi Power Line Filter Ac Ruisfilter Emc Lijnfilter rf afschermingsruimte emc anechoïsche kamer

Producten - emi de filter van de machtslijn
  • Markeren

    50A Ac Gelijkstroom Emi Filter

    ,

    250V Ac Gelijkstroom Emi Filter

    ,

    Ac 1000VDC Emi Filter

  • Type
    EMI-filter
  • Overdrachtsfunctie
    Laagdoorlaat
  • Pakkettype
    Door gat
  • Nominale middenfrequentie
    50/60 Hz
  • 3dB bandbreedte
    14K
  • Invoegverlies
    100 dB
  • Ingangsimpedantie
    50ohm
  • Stopbandverzwakking
    100 dB
  • Nominale spanning
    120/250VAC
  • Nominale stroom
    16A 30A
  • Bedrijfsfrequentie
    50/60 Hz
  • Sollicitatie
    Rf-Beveiligingszaal
  • Haven
    Sjanghai
  • Plaats van herkomst
    China
  • Merknaam
    nenglv
  • Certificering
    ce
  • Modelnummer
    Herz-2X50C5
  • Min. bestelaantal
    >=1 stukken
  • Prijs
    $300.00
  • Verpakking Details
    PCs 1 in één karton het brutogewicht is over 20Kg
  • Levering vermogen
    100 Stuk/Stukken per Week

50A 120 250V Ac Dc Emi Power Line Filter Ac Ruisfilter Emc Lijnfilter rf afschermingsruimte emc anechoïsche kamer

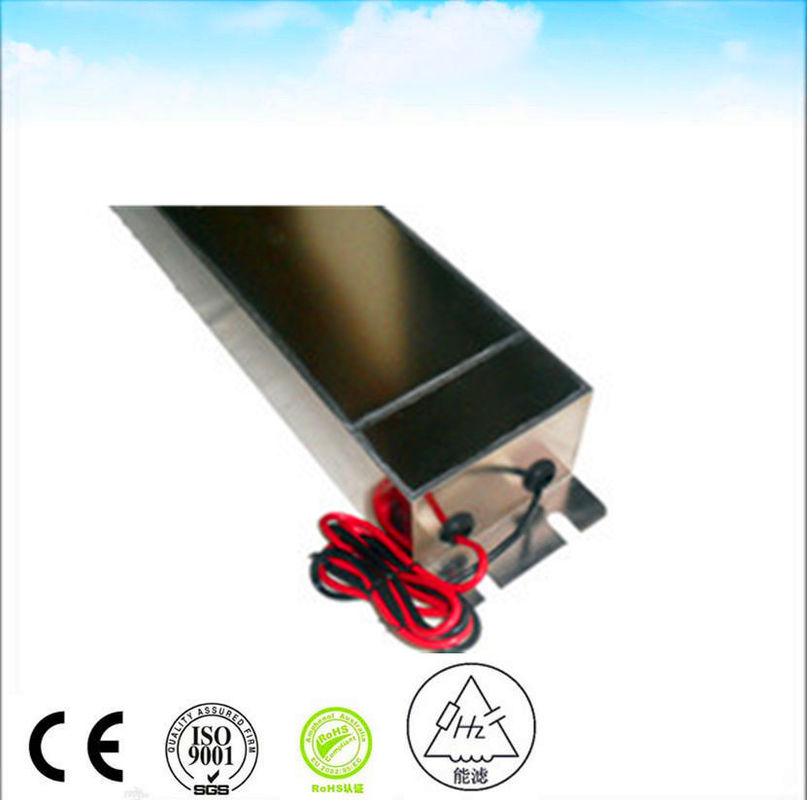

  • 50A 120 250V Ac Dc Emi Power Line Filter Ac Noise Filter Emc Line Filter rf shielding room emc anechoic chamber

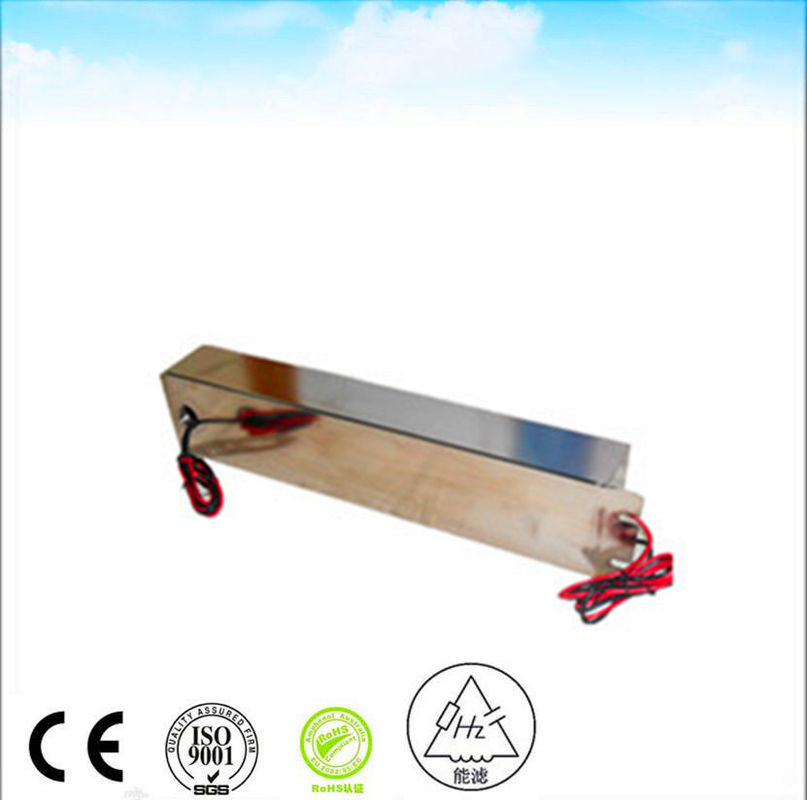

  • 50A 120 250V Ac Dc Emi Power Line Filter Ac Noise Filter Emc Line Filter rf shielding room emc anechoic chamber

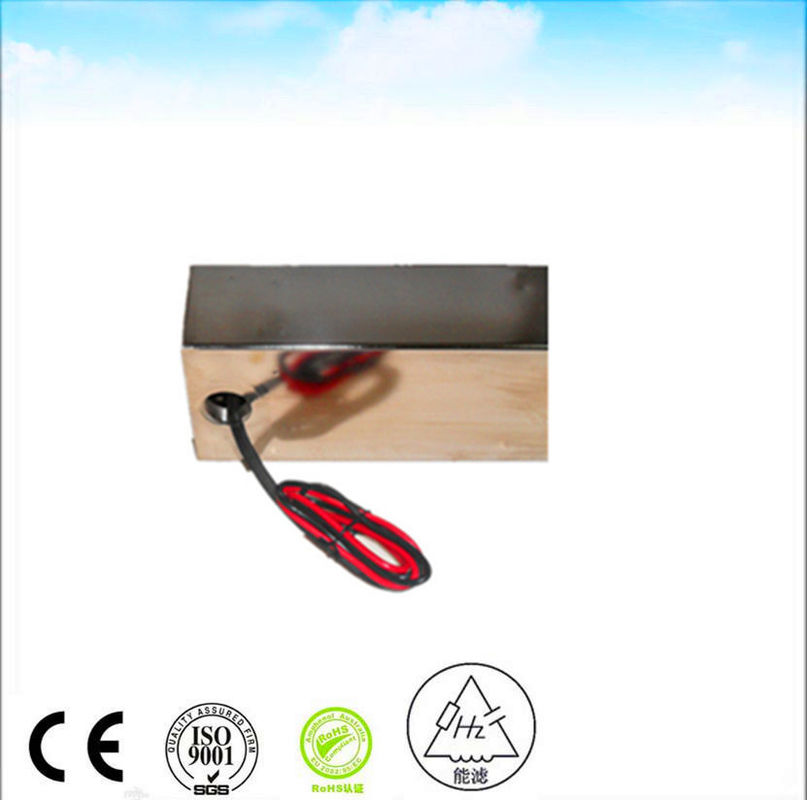

  • 50A 120 250V Ac Dc Emi Power Line Filter Ac Noise Filter Emc Line Filter rf shielding room emc anechoic chamber

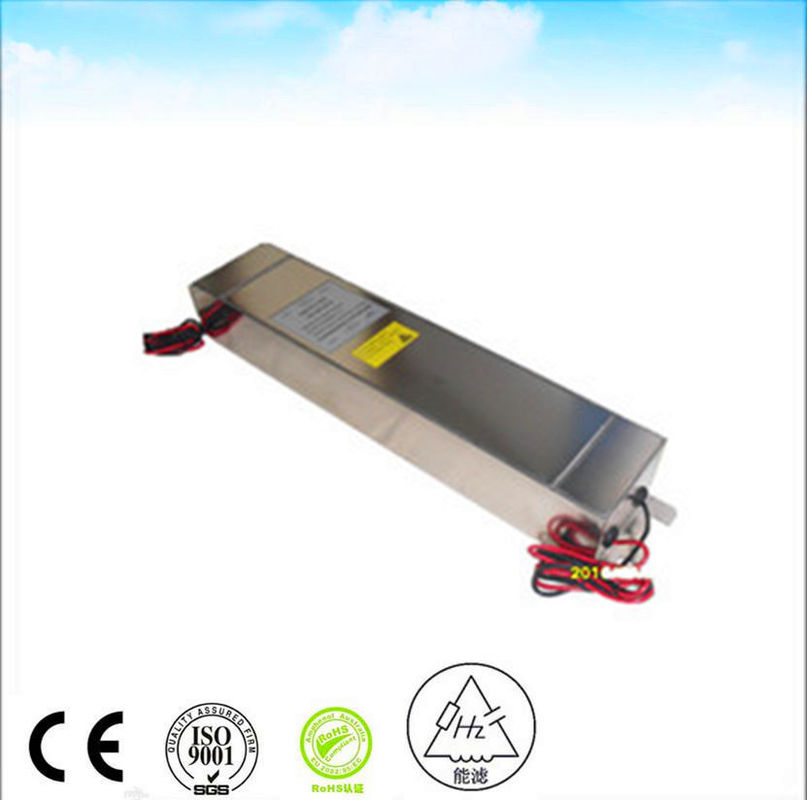

  • 50A 120 250V Ac Dc Emi Power Line Filter Ac Noise Filter Emc Line Filter rf shielding room emc anechoic chamber

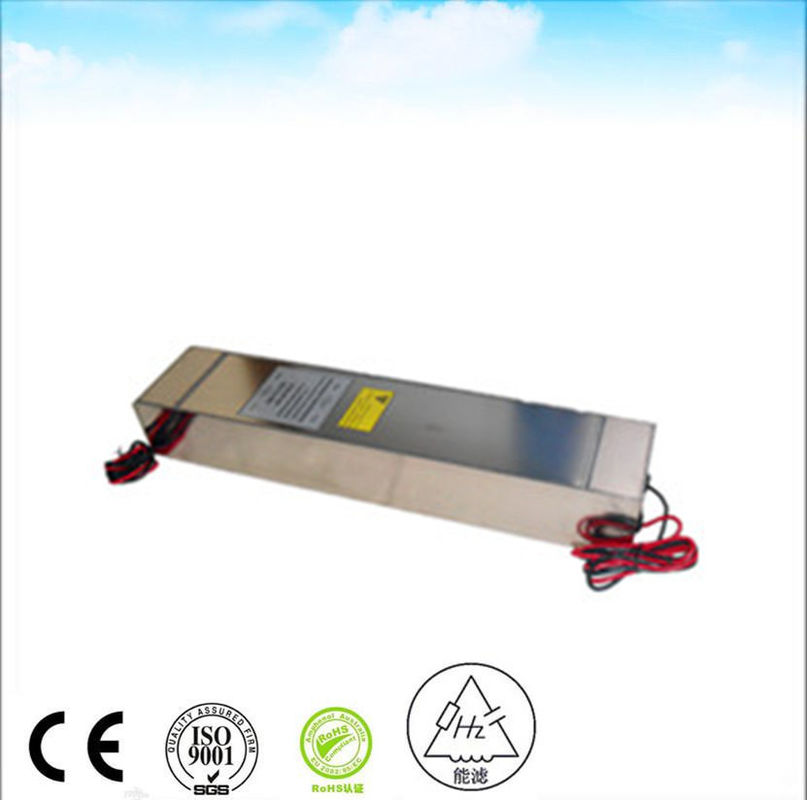

  • 50A 120 250V Ac Dc Emi Power Line Filter Ac Noise Filter Emc Line Filter rf shielding room emc anechoic chamber

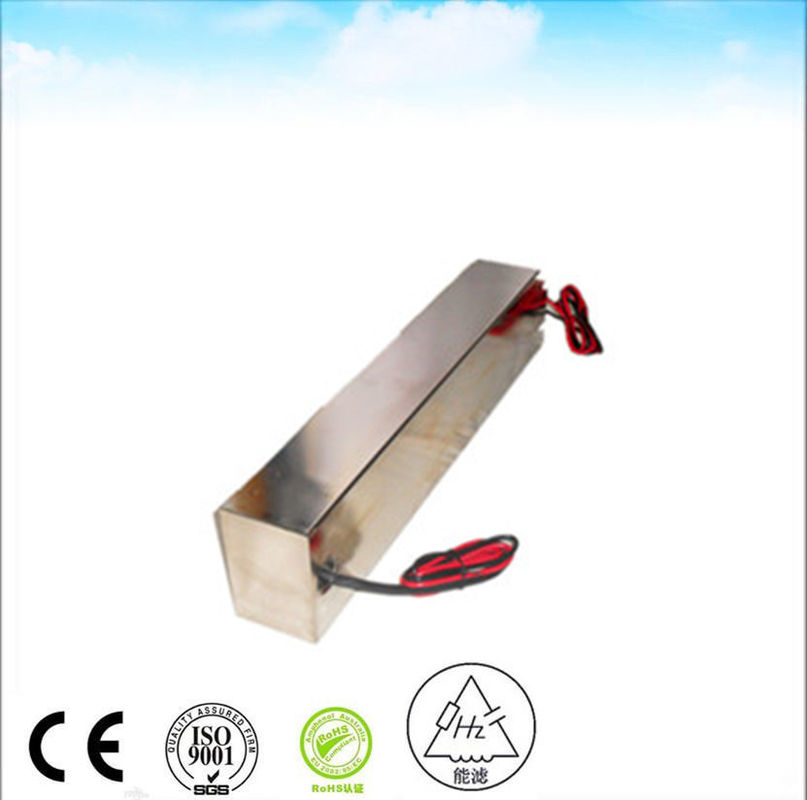

  • 50A 120 250V Ac Dc Emi Power Line Filter Ac Noise Filter Emc Line Filter rf shielding room emc anechoic chamber
Prijs opvragen Praatje Nu

250VAC 50A EMI-filter voor stroomleidingen, anechoïsche kamer



NOMINALE SPANNING 250 VAC
NOMINALE STROOM 30 A
WERKFREQUENTIE 50 60 Hz
Spanningsval Minder dan 1V
Overbelasting 140% van nominale stroom gedurende 15 minuten
Harmonische vervorming Minder dan 2% @ volledige nominale stroom
Lekkage stroom ≤0.2A@380/230VAC en 50Hz
Diëlektrische weerstandsspanning 1000VDC (lijn naar lijn) 1000VDC (lijn naar behuizing)
DC-isolatieweerstand Volgens MIL-STD-202 Methode 202
Aansluitsterkte Volgens MIL-STD-202 Methode 211
Temperatuurstijging Volgens MIL-F-15733
Demming ≥100dB@14K-40GHz Volgens MIL-STD-220A, onder belastingsconditie
Klimaatclassificatie 25/070/21





Tips voor bedrading/aansluiting van de filter
EMI-filtering werkt in twee richtingen. Het stopt ruis op de stroomleidingen om binnen te komen en stopt de ruis die binnen het systeem wordt gegenereerd om naar buiten te gaan. Aangezien de ruis voornamelijk over de stroomleidingen reist en vaak daarvandaan wordt uitgestraald, wordt de bedrading/aansluiting van de filter cruciaal in het installatieproces van de EMI-filter. Het in acht nemen van de beste praktijken voor bedrading kan helpen om veel potentiële EMI-problemen te verminderen.

  • Probeer de stroom- en besturingsbedrading gescheiden te houden. Zorg ervoor dat stroom- en besturingsdraden niet parallel lopen. Als kabels elkaar moeten kruisen, zorg er dan voor dat de kabels elkaar onder een hoek van 90 graden of zo dicht mogelijk bij een rechte hoek kruisen.
  • Leid de geleiders zo dicht mogelijk bij het paneel.
  • Zorg ervoor dat de ingangs- en uitgangskabels van de filter gescheiden zijn.
  • Houd de ingangs- en uitgangskabels gescheiden.
  • Gebruik indien nodig afgeschermde bedrading, vooral aan de kant die beschermd moet worden tegen uitgestraalde ruis.
  • Zorg ervoor dat de afscherming van afgeschermde kabels aan beide uiteinden is aangesloten.



  1. Ons technische team heeft meer dan 10 jaar ervaring in het ontwerpen van EMI-filters. We kennen UL VDE CSA CE CQC enz. veiligheidsnormen zeer goed.
  2. Ons technisch serviceteam kent vele soorten testnormen, zoals industriële toepassingen (IEC61800-3 voor frequentieomvormeraandrijving EN12015 voor lift EN55011 voor ISM-apparaat enz.) en militaire toepassingen (GJB151A GJB152A enz.). We kunnen EMI-problemen snel, effectief en goedkoop oplossen.
  3. Onze testapparatuur: LCR digitale brug/spanningsbewijstester/isolatieweerstandstester/spectrumanalysator/inductor tester/standaard signaalbron/afschermruimte/interferentie-intensiteitstester enz.
  4. Ons product: EMI-filter voor algemeen gebruik/EMI-filter voor frequentieomvormer/EMI-filter voor afschermingsfaciliteit/EMI-filter voor militaire toepassingen
  5. Ons voordeel: hoge kwaliteit/hoge kosteneffectiviteit/korte levertijd
  6. Onze service: alle producten hebben twee jaar garantie
  7. Onze belangrijkste klanten: frequentieomvormeraandrijving en servoaandrijfsysteem/MRI-afschermingssysteem/zonne-omvormersysteem/spoorwegtransitsysteem enz.




50A 120 250V Ac Dc Emi Power Line Filter Ac Ruisfilter Emc Lijnfilter rf afschermingsruimte emc anechoïsche kamer 0

Markeringen:

emi de lijnfilters van de rfiwisselstroom

signaalemi filter

Emi Filter 5A
