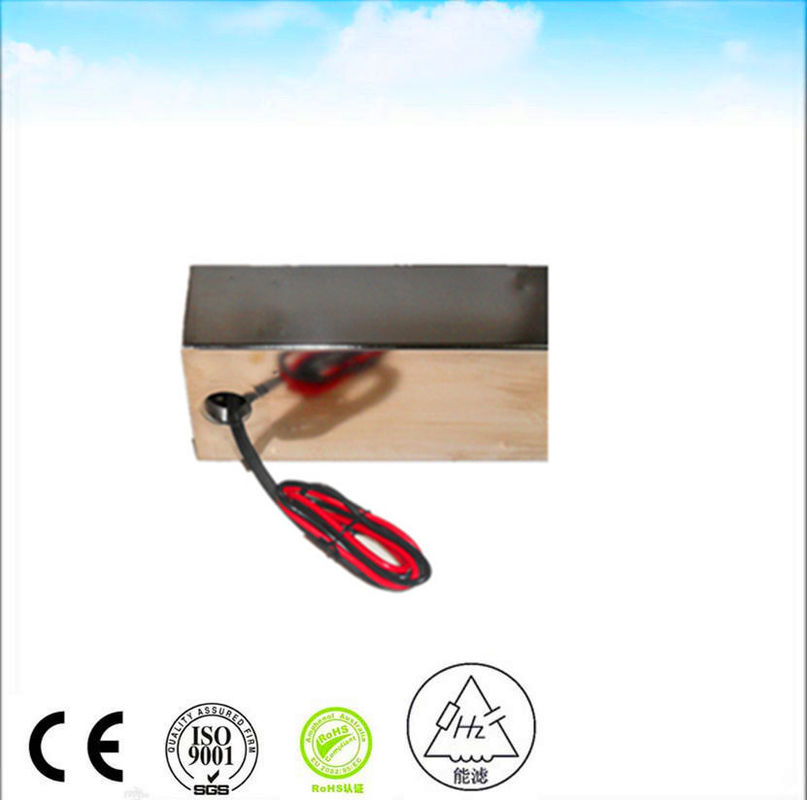

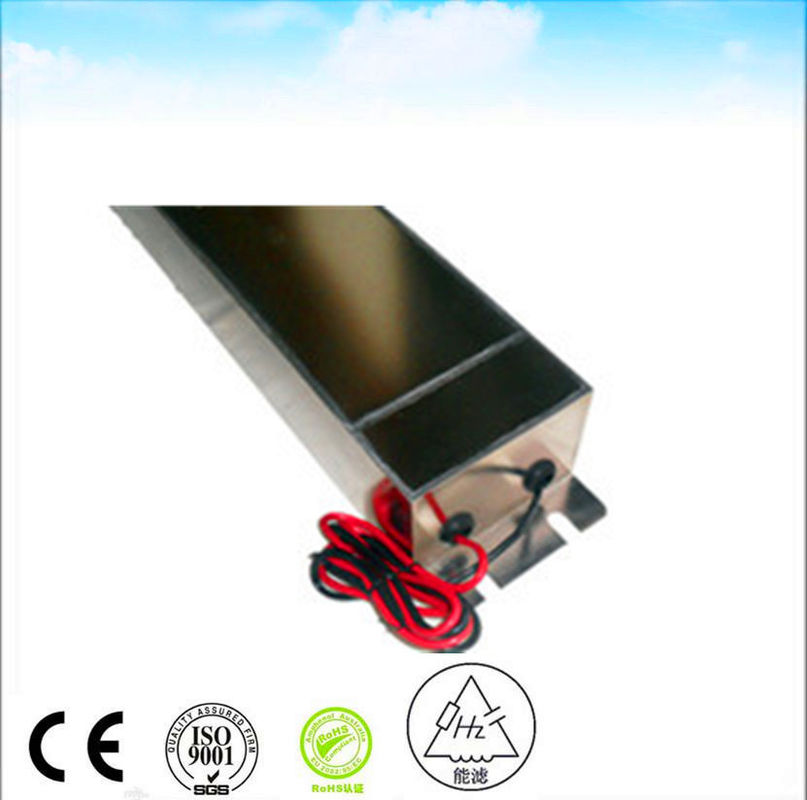

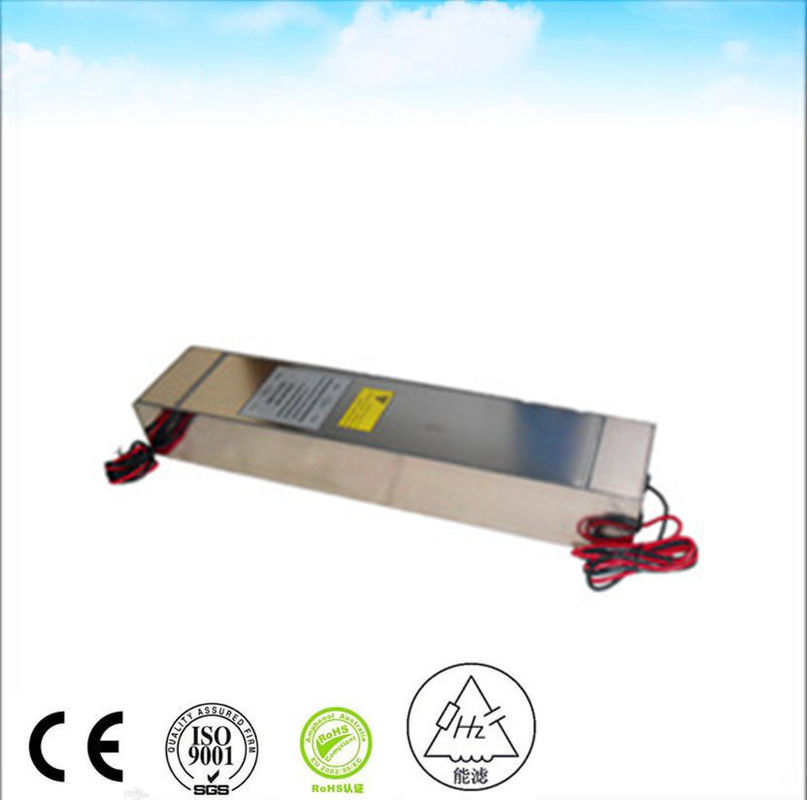

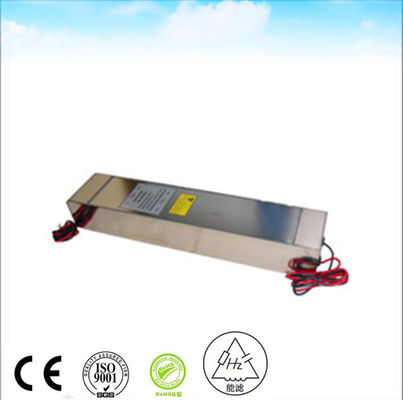

50A 250VAc Lijn Emi Filter ontwerp voor rf afschermingsruimte emc anechoïsche kamer

250 VAC 50 A emi filter voor de elektriciteitsleiding rf afscherming

Montage tips voor EMI-filters

De kabels en bedrading in een systeem, met inbegrip van de ingangsstroomkabels, kunnen fungeren als een antenne voor hoogfrequente geluid (10 ̊s MHz en hoger), die het door de lucht uitstraalt en het opvangt.Dit kan een ernstige uitdaging vormen voor de beperking van zowel stralings als hoogfrequente geleide emissies.De hogere frequentie (10 ̊s pf MHz en hoger) geluid gefilterd door het filtercircuit kan terug gekoppeld aan de andere kant (kabels) via de uitgestraalde modus.Dit maakt de installatie van het filter vrij cruciaalDe volgende aanbevelingen voor de installatie van een EMI-filter kunnen worden nageleefd om een goede prestatie van het EMI-filter te garanderen:

• Monteer het filter op een plaats waar de kortste kabellijnen nodig zijn.
• Wanneer het doel is geluidsreductie, monteren het filter zo dicht mogelijk bij de EMI bron, of het nu een aandrijving, ononderbroken stroombron, omvormer of een ander onderdeel.hoe meer bedrading er beschikbaar is voor het verspreiden van lawaai.
• Voor EMI-naleving moet het filter zo dicht mogelijk bij het energie-invoerpunt (POE) worden geïnstalleerd.
• De filter wordt op het chassis gemonteerd met een goed afschermingspunt, waardoor een goede isolatie van de invoer-uitvoer ontstaat.
• Indien het monteren van een schot niet mogelijk is, moeten de draden/kabels bij de filterinvoer zo kort mogelijk worden gehouden en de invoerkabels indien nodig worden afgeschermd.
• Voor MIL-toepassingen moet de aansluiting van de MIL-kwaliteit die rechtstreeks op de filterbox is geïnstalleerd, worden gebruikt en als afsluiting op het chassis worden gemonteerd.
• Schildfilteruitgangskabeling als het geluid van binnen het systeem opvangt.

Nominale spanning	250 VAC
GERENAMEERDE stroom	30 A
Operatiefrequentie	50 60 Hz
Spanningsverlies	van de soort gebruikt voor de vervaardiging van motorvoertuigen
Overbelasting	140% nominale stroom gedurende 15 minuten
Harmonische vervorming	Minder dan 2% @ volledige nominale stroom
Leckage-stroom	≤ 0,2A@380/230VAC en 50Hz
Dielektrische weerstandsspanning	1000VDC (lijn tot lijn) 1000VDC (lijn tot behuizing)
DC-isolatieweerstand	Volgens MIL-STD-202 methode 202
Endsterkte	Volgens MIL-STD-202 methode 211
Temperatuurverhoging	Volgens MIL-F-15733
Invoegingsverlies	≥ 100dB@14K-40GHz volgens MIL-STD-220A, onder belastingomstandigheden
Klimaatclassificatie	25/070/21
