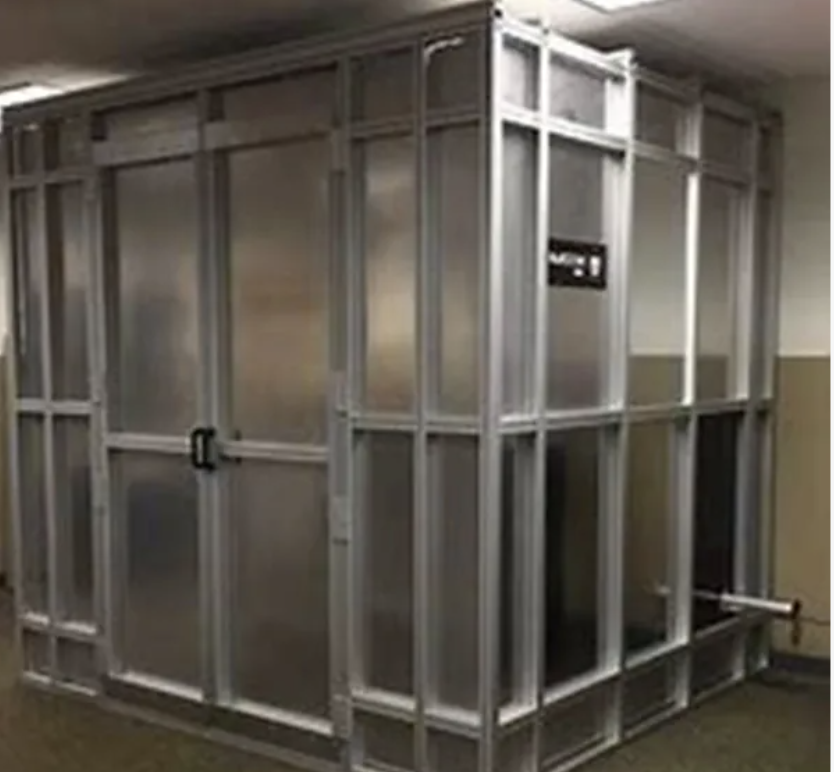

Volledig geautomatiseerde EMC-testkamer van 3 meter RF-afscherming echovrije kamer met ferriettegelabsorber

Deze volledig geautomatiseerde EMC-testkamer van 3 meter combineert modulaire RF-afscherming met hoogwaardige ferriettegels en hybride absorbers voor uitgestraalde emissies en immuniteitstests. Ontworpen in overeenstemming met EN 50147-2, ANSI C63.4, EN55022, EN61000-4-3 en CISPR-normen, biedt het een kant-en-klare oplossing voor interne EMC-conformiteitstesten.

• Testafstand van 3 meter voor uitgestraalde emissie en immuniteitsmetingen
• Volledig echovrije configuratie met ferriet tegelabsorbers (600x600mm) op alle oppervlakken
• Hybride piramideschuimabsorbers voor hoogfrequente prestaties
• Modulaire 2 mm gegalvaniseerde stalen afschermingspanelen met geschroefde montage
• Volledig geautomatiseerd antennemast- en draaitafelsysteem met positioneringscontroller
• Geïntegreerd CCTV-camerasysteem voor testbewaking op afstand

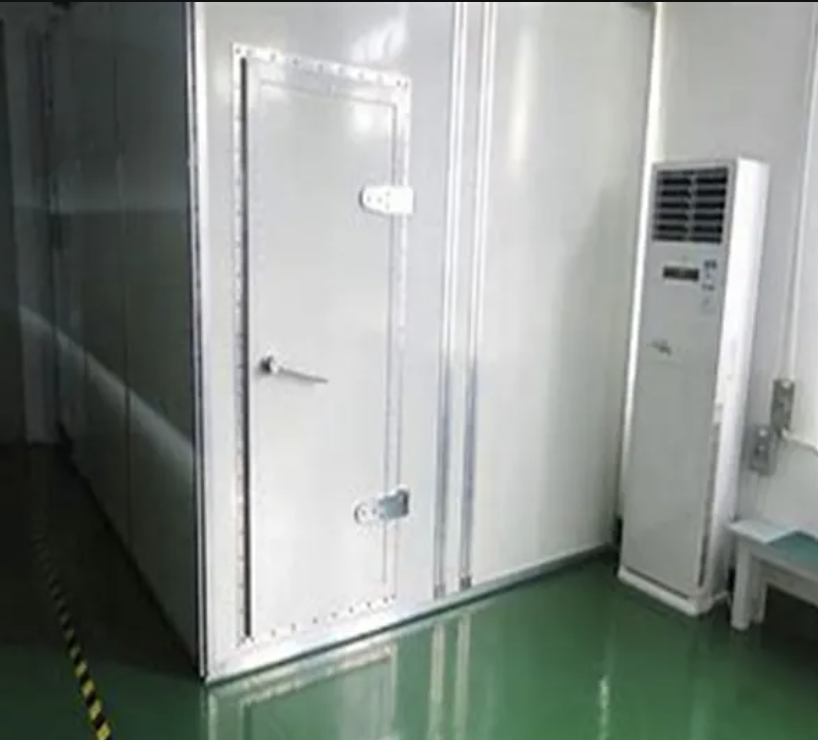

• RF-afschermende deur (1,2x2,1m) met berylliumkoper vingercontacten
• Stroomlijnfilters (16A/32A/63A) met ontwerp met lage lekkage
• Honingraatventilatiepanelen (300x300mm en 300x600mm)
• RF-patchpaneel met N-type, BNC- en SMA-connectoren
• Glasvezelgolfgeleider voor datalink
• Antistatisch verhoogd vloersysteem
• LED-verlichtingssysteem met EMI-filtering
• EUT-stroomverdeling met gefilterde AC- en DC-uitgangen

Volledige installatie, kalibratie en training op locatie voorzien. Neem contact met ons op voor kamerafmetingen en maatwerk.
