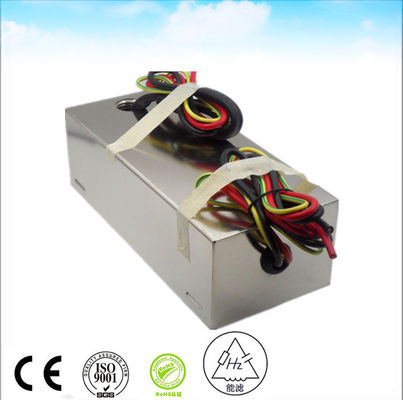

25A enige Fase EMI Filter Design

De elektromagnetische interferentie (EMI) filters zijn essentieel voor een brede waaier van materiaal en apparaten. Het installeren van een EMI filter helpt hen functioneren en zoals bedoeld hen verhinderen in andere apparaten zich te mengen. De elektromagnetische compatibiliteit (EMC) is ook een belangrijk onderdeel om aan de nalevingsvereisten van globale verordeningen en vele de industrienormen te voldoen. Voor EMI filters om gewenste prestaties te verstrekken, moeten zij correct worden geïnstalleerd. Na best practicen voor het installeren EMI helpt de filters in het optimaliseren van hun prestaties en verzekert veilige nalevingsmarges voor de apparaten.

Terwijl bepaalde best practicen op bijna alle EMI filterinstallaties van toepassing zijn, kan het installatieproces voor elke filter lichtjes verschillend zijn. Wegens deze variatie, ben zeker om de productliteratuur voor de EMI filter te raadplegen wanneer het installeren van het of contacttoepassingstechniek. Met dat in gedachten, hier zijn een aantal van de belangrijkste geadviseerde installatiepraktijken voor EMI filters.

De volgende uiteinden kunnen helpen juiste EMI verzekeren die aan de grond zetten:

• Verbindingen van de gebruiks de lage impedantie om de diverse delen van het grondsysteem aan te sluiten. De vlakke draden, bijvoorbeeld, bieden lagere HF-impedantie aan dan de ronde draden.
• Zorg ervoor dat alle grondverbindingen zo kort mogelijk zijn. Denk na gebruikend een vlakke, gevlechte grondriem, aangezien deze componenten verhoogde oppervlakte verstrekken.
• Gebruik het grootste beschikbare gebied als grondleider. De kabinetsmuur is vaak een geschikte oppervlakte.
• Het verwijderen van verf uit het opzetten van oppervlakten van de kabinetten kan helpen een lage impedantieband bereiken.
• Om veiligheid en goede uitvoering te verzekeren, zorg ervoor de grond van het machtssysteem met het aansluitpunt van de filtergrond alvorens om het even welke draden te verbinden wordt verbonden.
• Ben zeker aan onderzoek en volg alle relevante veiligheidsverordeningen met betrekking tot het aan de grond zetten.
• Onderzoek alle verbindingen in uw lage impedantie die systemen als deel van uw routineonderhoudscontroles aan de grond zetten.
