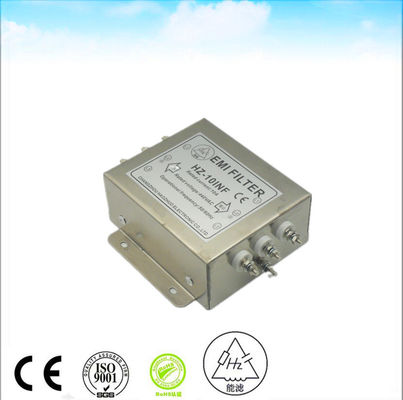

Krachtlijn 3 Fase Passieve Zonne-omvormer EMI-filter voor PV-omvormers 440 480VAC 5A EMC echo-vrije kamer

Hoe de filterdoeltreffendheid wordt gemeten

(1) Invoegverlies

Het geluidsreductie-effect van een filter wordt weergegeven door insetverlies.en vervolgens werd de verandering van de spanning aan de belastingzijde (B naar C) gemetenDit wordt gewoonlijk uitgedrukt in dB.

(2) dB

dB (decibel) is een eenheid die wordt gebruikt om een verhouding uit te drukken. Zoals in tabel 2 wordt getoond, wordt het vermogen om geluid tot 1/10 uitgedrukt als 20 dB, terwijl het vermogen om geluid tot 1/100 uitgedrukt wordt als 40 dB.Elke keer dat het geluid daalt tot 1/10, neemt de dB toe met 20 (voor insetverlies).
Het gebruik van dB is zeer handig omdat het een grote verhouding kan uitdrukken door optelling.40dBμV vertegenwoordigt een spanning waarbij 1μV 0 dB is, en dus betekent het 100 μV.

(3) De cijfers die in gedachten moeten worden gehouden

Bij een verdubbeling van het geluid verandert de dB met 6 dB. Bij een vertienvoudiging van het geluid verandert de dB met 20 dB.
Let er echter op dat deze cijfers worden gebruikt bij de weergave van de spanning.Dit komt omdat vermogen een verhouding heeft die evenredig is met spanning kwadraat (P=V2/R).

(4) S-parameter substitutie

Wanneer een filter als een lineair circuit kan worden beschouwd, kan het inbrengverlies worden vervangen door de absolute waarde van de S-parametertransmissiecoëfficiënt (S21 of S12), gemeten op een 50 ohms-systeem.Dit komt omdat een 50 ohm meetsysteem is aangesloten voor en na het filter, voor beide metingen. Waar mogelijk wordt de met de S-parameter gemeten waarde gebruikt als insetverlies.

• We zijn een professionele en beroemde fabrikant van EMI-filters.
• Ons technisch team heeft meer dan 10 jaar ervaring in het ontwerpen van EMI-filters.
• Our technical service team learn many kinds of test standard such as industrial application (IEC61800-3 for frequency inverter drive EN12015 for elevator EN55011 for ISM device etc) and application (GJB151A GJB152A etc)We kunnen het EMI-probleem snel, effectief en goedkoop oplossen.
• Onze testapparatuur: LCR digitale brug/spanningsbestendige tester/isolatieweerstandstester/spectrumanalysator/inductor tester/standaard signaalbron/schildruimte/interferentie intensiteitstester enz.
• Ons product: EMI-filter voor algemene doeleinden/EMI-filter voor frequentieomvormer/EMI-filter voor afscherming/EMI-filter voor toepassing.
• Ons voordeel: hoge kwaliteit/hoge kostenefficiëntie/korte levertijd
• Onze service: alle producten hebben twee jaar garantie
• Onze belangrijkste klanten: frequentie-omvormer aandrijving en servo aandrijving systeem/MRI afschermingssysteem/zonne-omvormer systeem/spoorvervoersysteem etc.
