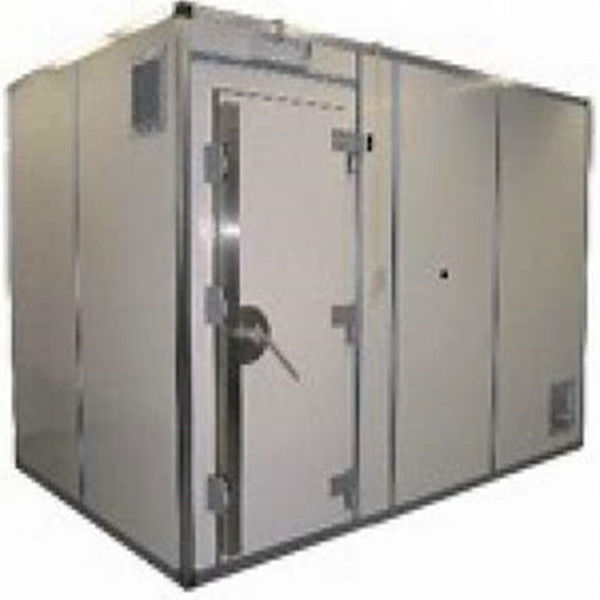

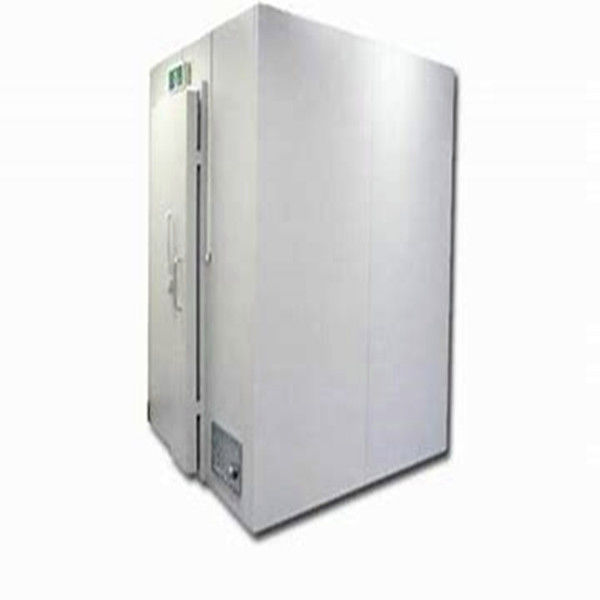

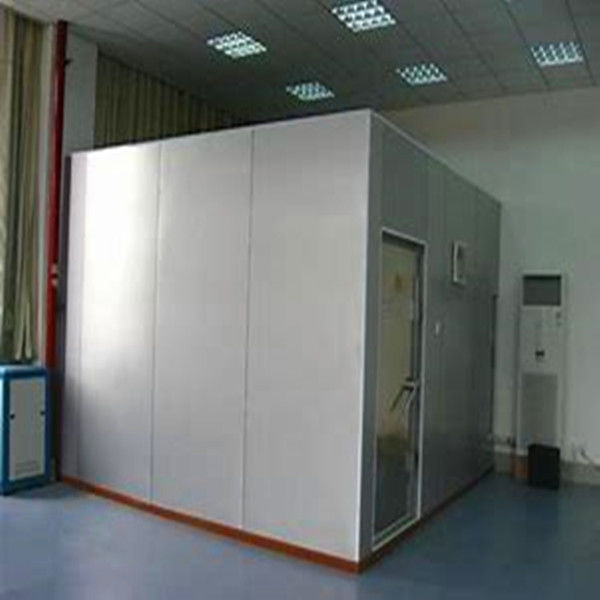

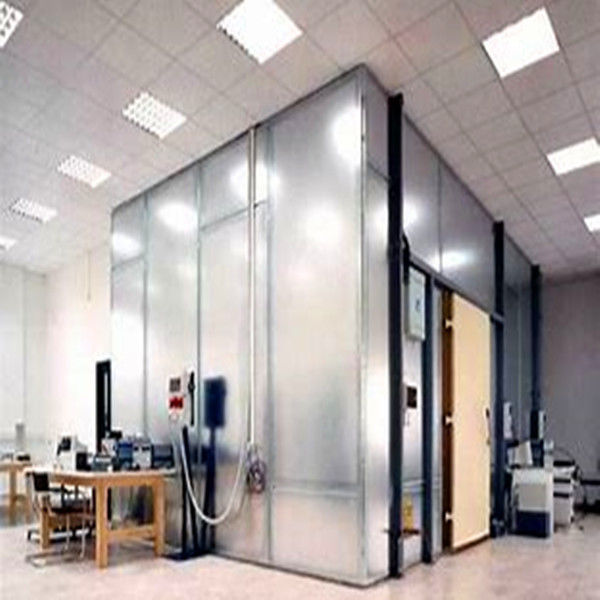

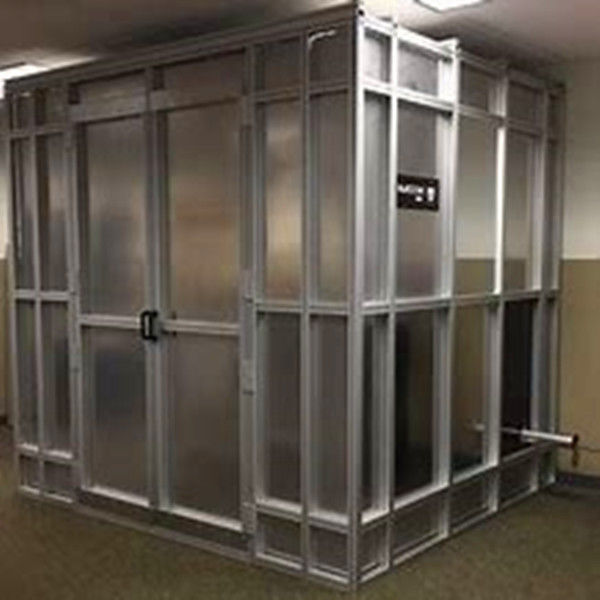

14KHz-40GHz meer dan 100 dB voor laboratoria
EMC Pioneer RF Shield Box
Wanneer een afgeschermde kamer nodig is?
· Als uw laboratorium zich in de buurt bevindt van een breed spectrumemitter (d.w.z. apparatuur die meerdere frequenties onder de 400 Hz zendt), radiotoren, zender voor mobiele telefoons of andere grote veldgeneratoren,Dan moet je een afgeschermde kamer overwegen..
· Als uw onderzoek zich in de gammaband bevindt en u geen 60/50 Hz-filter wilt gebruiken om het geluid van de elektriciteitsnetten te verwijderen, kunt u een afgeschermde ruimte overwegen.We raden u aan om de bovenstaande stappen te nemen om eerst het geluid van het elektriciteitsnet te minimaliserenAls dat niet genoeg is voor uw behoeften, dan kan een afgeschermde kamer helpen.
| Productkenmerken | ||||
| De schildplaten zijn gemaakt van gegoten koudgewalste stalen platen.die de platen tegen vervorming kan houden en de gelijkstelling van de stalen platen kan waarborgen. | ||||
| De zelfdragende frameconstructie is gemaakt van sectiemateriaal. | ||||
| Afschermde deur is optioneel: standaard elektromotorische deur (alternatief elektromotorische / handmatige), volledig automatische afschermde deur (lichtgeactiveerd met wachtwoord) schuifdeur.Onderlaag roestvrij staal decoratie is op het oppervlak van de deurDe standaard afmetingen van de deur zijn:0.85×2 ((m). | ||||
| Grootschalige hangende schuifdeur, elektromotorische schuifdeur, elektromotorische schuifdeur voor gaszakken, draaiende deur met spoor. | ||||
| Het geventileerde venster is ontworpen in cellulaire golfgeleider met afmetingen: 300 × 300 mm. | ||||
| Het energiefilter is in een toestand van hoge prestaties en weinig lekkage. | ||||
| Telefoon, airconditioning, brandbestrijdingsapparatuur, glasvezel en CAT5-kabels kunnen op maat worden uitgerust. | ||||
| In de afschermingsruimte zal de decoratie worden geregeld volgens de vereisten van de standaardruimte. | ||||
| Beschermingseigenschappen (dB) | ||||
|
Magnetisch veld |
14 kHz | 85 dB | ||
| 100 kHz | 100 dB | |||
| 200 kHz | 110 dB | |||
| Vlakke golf | 50-103 MHz | 120 dB | ||
|
Microware |
1-10 GHz | 110 dB | ||
| 10-20 GHz | 100 dB | |||
| 20-40 GHz | 80 dB | |||
| Toepassingsgebied | ||||
| EMC-testing | ||||
| Posten 1 | Module Panel type, 2 mm/3 mm gegalvaniseerd stalen plaat | |||
| Posten 2 | RF Shielding Door, open grootte:1000*2000mm Of aangepaste afmeting |
|||
| Posten 3 | Stroomfilters 16A/ 32A/50A/63A Of aangepaste parameter |
|||
| Posten 4 | Ventilatiepanelen voor honingraat 300x300x25 mm 300 x 600 x 25 mm Of aangepaste afmeting |
|||
| Posten 5 | RF-paneel 300*200mm, inclusief golfgeleider Ø4cm / L220cm x1 BNC*2/N*2/SMA*2 Of aangepaste afmeting |
|||
| Posten 6 | Vloer Antistatische vloeren of gelamineerde vloeren Of op maat gemaakte materialen |
|||
| Posten 7 | Foam RF-absorber Ferriettegel Hoogvermogensabsorber |
|||
| Posten 8 | Beryllium koper Vingers | |||
| Posten 9 | Stalen golfgeleider | |||
| Posten 10 | EMI-beschermingspakket | |||
| RF Anechoïsche kamer Beschermings eigenschappen (dB) | ||
|
Magnetisch veld |
14 kHz | 75 dB |
| 100 kHz | 100 dB | |
| 200 kHz | 110 dB | |
| Vlakke golf | 50-103 MHz | 120 dB |
|
Microware |
1-10 GHz | 110 dB |
| 10-20 GHz |
100 dB |
|
Onze producten worden over de hele wereld verkocht. U kunt gerust zijn op het hele proces van onze producten.
