5.2mm dikte Ferriet tegel absorber voor 3m Emc Anechoic kamer RF SHIELDED kamer
  • name
  • name
  • name
  • name
  • name
  • name

5.2mm dikte Ferriet tegel absorber voor 3m Emc Anechoic kamer RF SHIELDED kamer

MOQ: 1 - 9 stukken
Prijs: $1000
Standard Packaging: 10 PCs in één karton het brutogewicht is over 10Kg
Supply Capacity: 100 Stuk/Stukken per Week
Detail Information
Product Description
Detail Information
Plaats van herkomst
Jiangsu, China
Merknaam
neutral
Certificering
CE RoHS
Modelnummer
5.2
Type:
ferriet tegel
Dikte:
5,2 mm
Kleur:
Zwart
Nominale middenfrequentie:
50/60 Hz
3dB bandbreedte:
14K
Invoegverlies:
100 dB
Ingangsimpedantie:
50Ohm
MOQ:
500 STUKS
Levering:
Voorraad
Basisgrootte:
100*100
Bedrijfsfrequentie:
50/60 Hz
Sollicitatie:
EMC KAMER
Haven:
Sjanghai
Markeren:

5.2 mm Ferriettegel Absorber

,

Anekoïsche kamer Ferriettegel Absorber

,

3m kamerferriettegel

Product Description

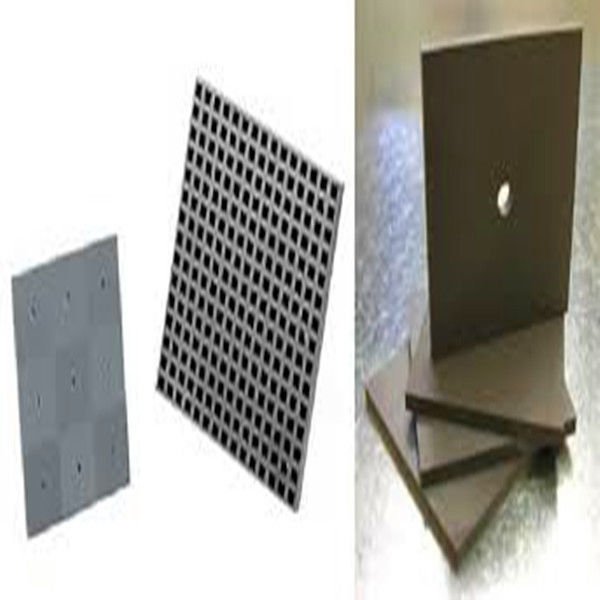

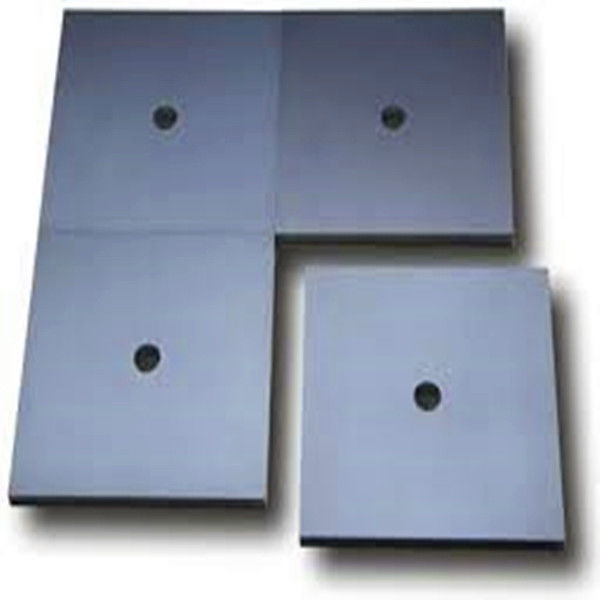

Ferrite Tegel Afmeting

  • Basisafmeting: 100*100mm
  • Standaard hoogte: 5.2mm, 6.7mm
  • Diameter van boring: 10mm





Ferrite Tegel Toepassing

  • Gebruikt voor EMC-kamer

Gebaseerd op het principe van complexe magnetische permeabiliteit gelijk (of bijna gelijk) aan de complexe diëlektrische constante. Materialen met deze eigenschap vertonen een impedantie gelijk aan die van "vrije ruimte" en reflecteren daarom geen uitgestraalde energie bij normale inval.

Ferrite Tegel kan 10dB - 25dB absorptie bieden tussen 30MHz en 1GHz. Tegels zijn dun (ongeveer 0,26 inch), maar kunnen zwaar zijn (ongeveer 10 lbs per vierkante voet).



Afmeting voor EMC-kamer ferrite tegel

  • Basisafmeting: 100*100mm
  • Standaard hoogte: 5.5mm, 6.7mm
  • Diameter van boring: 10mm

Toepassing voor EMC-kamer ferrite tegel

Gebruikt voor EMC-kamer

Initiële permeabiliteit 5500
Relatieve verliesfactor 15@0.1MHz
Verzadigingsfluxdichtheid 280(1194A/m)
Remanentie 180
Coerciviteit 3
Relatieve temp.factor 3
Curietemp. 90
Dichtheid 4.85*1000
Weerstand 100



Prestaties

30MHz -25.5dB
100MHz -38dB
300MHz -19.5dB
500MHz -16dB
700MHz -12dB
1000MHz -10dB



Materiaalkenmerken van Hz-FT

Eigenschappen Symbool Eenheid Waarde
Initiële permeabiliteit μiac   5500 ±20%
Relatieve verliesfactor tanδ/μiac ×10-6 15 (0.1MHz)
Verzadigingsfluxdichtheid Bs mT 280 (1194A/m)
Remanentie Br mT 180
Coerciviteit Hc A/m 3
Relatieve temp. factor (20℃∼60℃) αμr ×10-6/℃ 3
Curietemperatuur Tc ℃ >90
Dichtheid δ ㎏/㎥ 4.85×103
Weerstand ρ Ω·m >100

Typische grafiek van Reflectieverlies (dB) en Specificatie van Prestaties

https://sc04.alicdn.com/kf/H1bcbc4f1f95740faaddf81b587a60933W/230074963/H1bcbc4f1f95740faaddf81b587a60933W.jpg

Frequentie Typisch Specificatie
30MHz -25.5dB -24.0dB max.
100MHz -38.0dB
300MHz -19.5dB
500MHz -16.0dB
700MHz -12.0dB
1000MHz -12.0dB -9.0dB max.











https://sc04.alicdn.com/kf/Uee0bb581c06e46708dea6c540a0e7802i/230074963/Uee0bb581c06e46708dea6c540a0e7802i.png

Onderdeel Afmetingen in mm
A 99.95 +/-0.10
B 99.95 +/-0.10
C 6.70 +/-0.10
D 10.00 +/-0.20
Gewicht 330g
