High Voltage 25a Mri Rf Cage Single Phase EMI Filter Electronic Noise Filter up to 1GHz

Hoogspanning 25a Mri RF Cage Eénfasig EMI-filter Elektronisch geluidsfilter tot 1 GHz

Producten - emi de filter van de machtslijn
  • Markeren

    25a emi filter

    ,

    Rf-Kooi Enige Fase EMI Filter

    ,

    de Lijnfilter van Rfi van de mriruimte

  • Type
    EMI Filter
  • Overdrachtsfunctie
    Lage doorgang
  • Pakkettype
    Door Gat
  • Nominale middenfrequentie
    50/60Hz
  • 3db bandbreedte
    1
  • verlies van invoeging
    100 dB
  • Invoerimpedantie
    50oHm
  • Verminder van de stoppengroep
    70-100dB
  • Nominale spanning
    250 VAC
  • Nominale stroom
    30A
  • LIJNEN NUMMER
    2
  • Toepassing
    MACHTSlijn VOOR DE KOOI VAN MRI FARADAY
  • Haven
    changzhou shanghai hangzhou of anderen
  • Plaats van herkomst
    Jiangsu, China
  • Merknaam
    Nenglv
  • Certificering
    ce
  • Modelnummer
    Herz-2X25A
  • Min. bestelaantal
    >=1 stukken
  • Prijs
    $100.00
  • Verpakking Details
    8 PCS IN ÉÉN KARTON HET BRUTOGEWICHT VAN ÉÉN KARTON IS OVER 10KG
  • Levering vermogen
    1000 Stuk/Stukken per Week

Hoogspanning 25a Mri RF Cage Eénfasig EMI-filter Elektronisch geluidsfilter tot 1 GHz

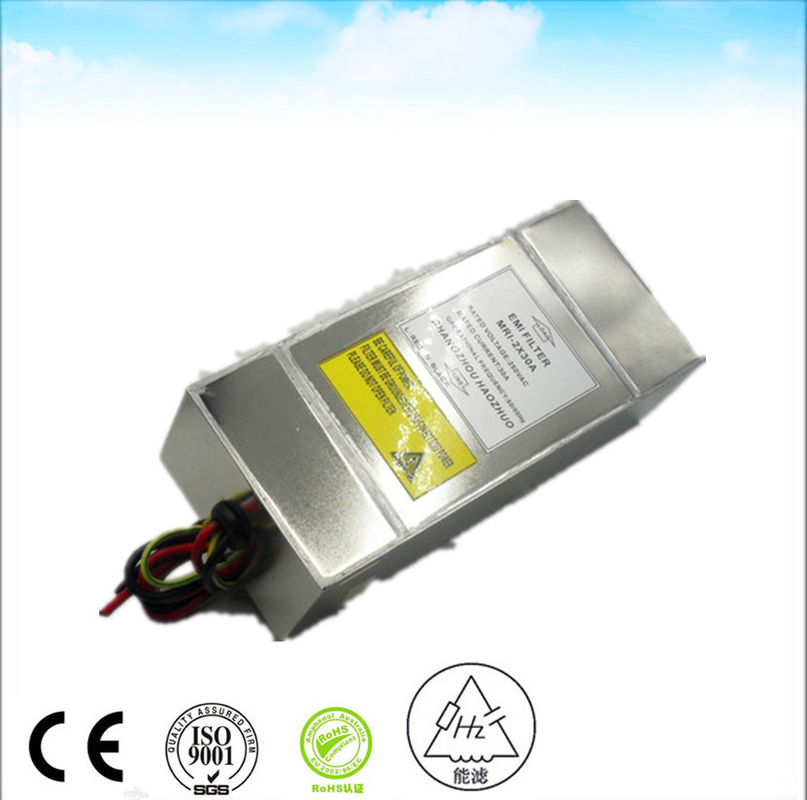

  • High Voltage 25a Mri Rf Cage Single Phase EMI Filter Electronic Noise Filter up to 1GHz

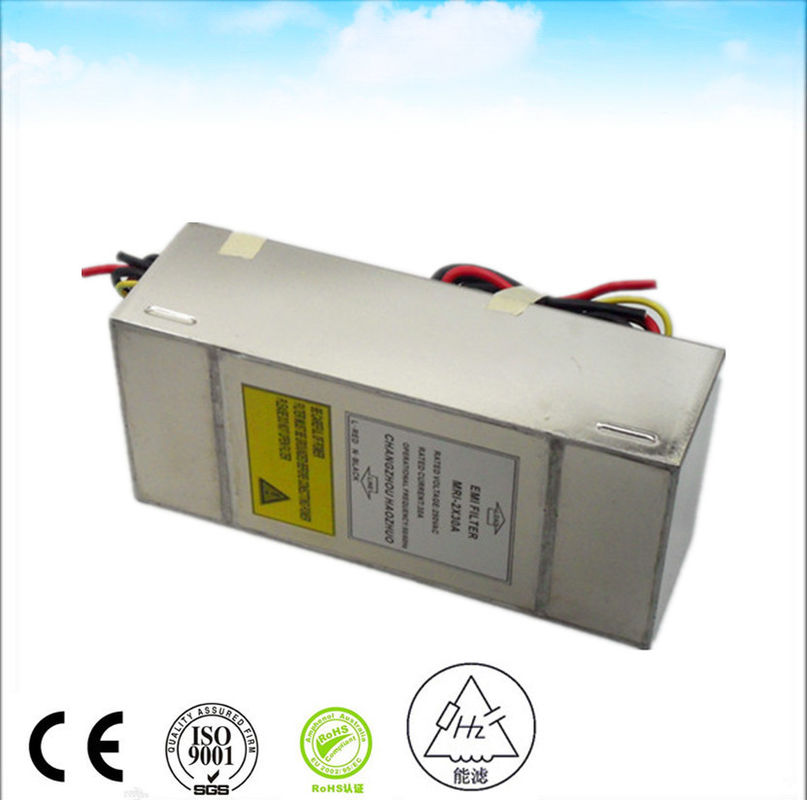

  • High Voltage 25a Mri Rf Cage Single Phase EMI Filter Electronic Noise Filter up to 1GHz

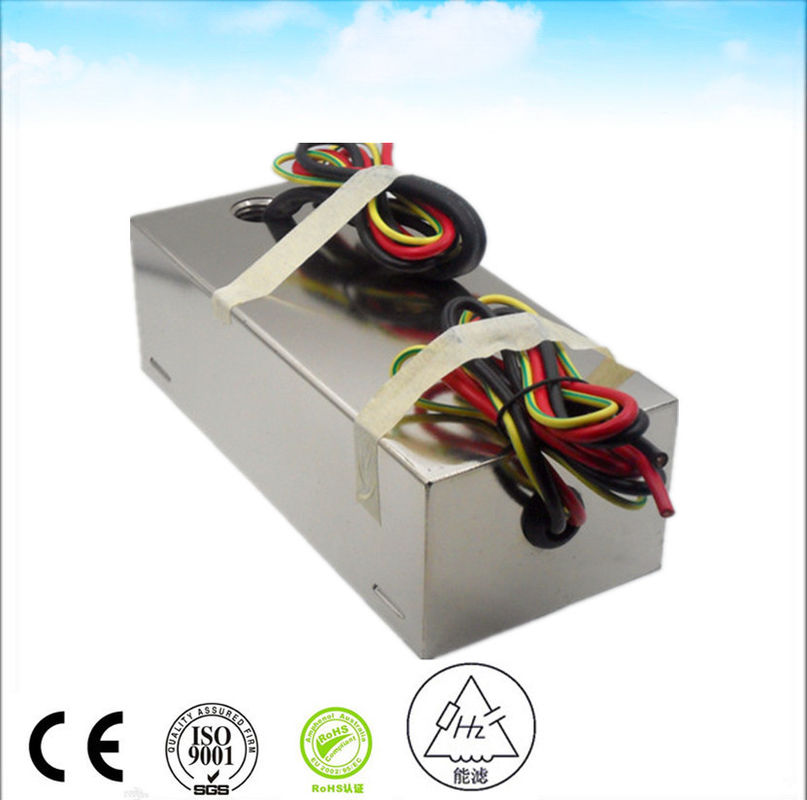

  • High Voltage 25a Mri Rf Cage Single Phase EMI Filter Electronic Noise Filter up to 1GHz

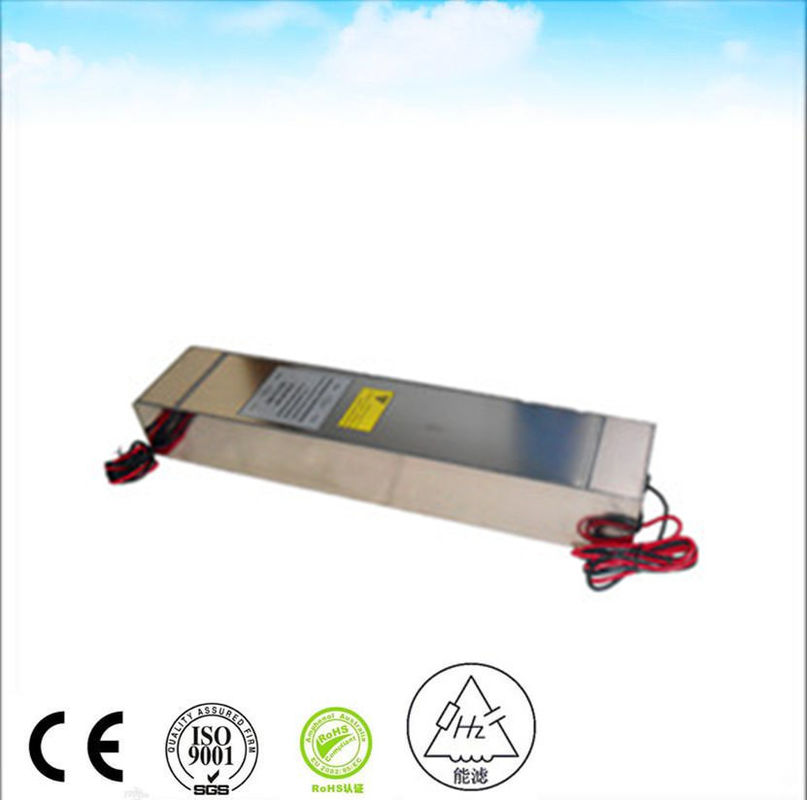

  • High Voltage 25a Mri Rf Cage Single Phase EMI Filter Electronic Noise Filter up to 1GHz

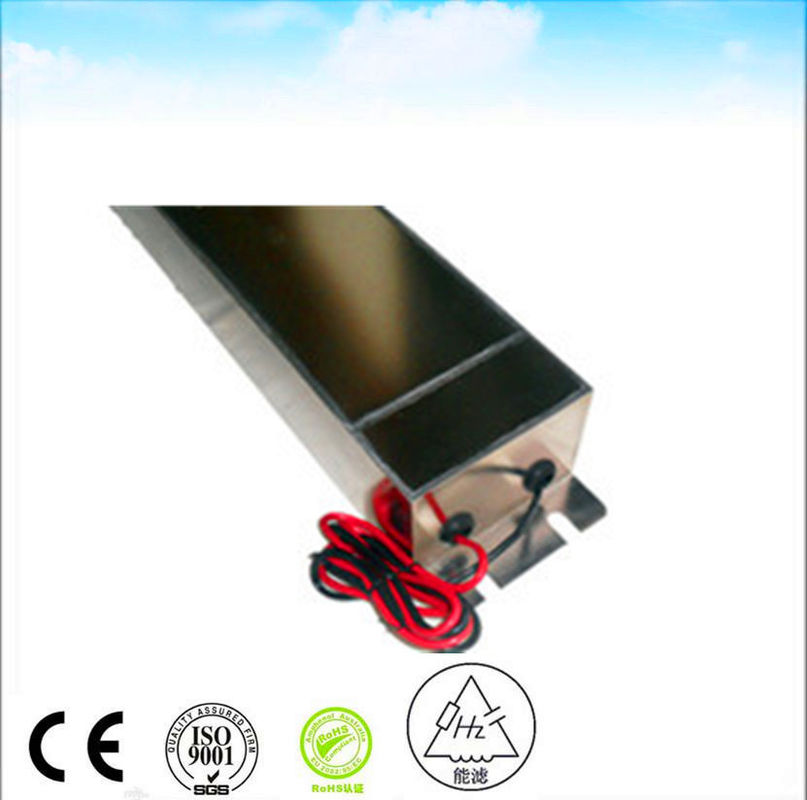

  • High Voltage 25a Mri Rf Cage Single Phase EMI Filter Electronic Noise Filter up to 1GHz

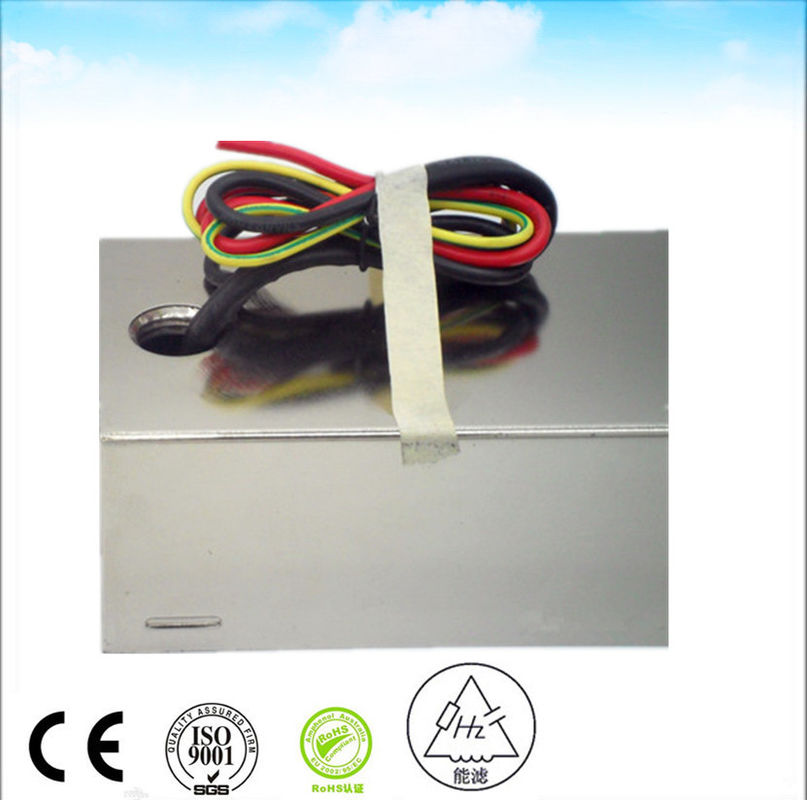

  • High Voltage 25a Mri Rf Cage Single Phase EMI Filter Electronic Noise Filter up to 1GHz
Prijs opvragen Contact nu

Productbeschrijving

Elektromagnetische interferentiefilters (EMI) zijn van cruciaal belang voor een breed scala aan apparatuur en apparaten.Het installeren van een EMI-filter helpt ze te functioneren zoals bedoeld en voorkomt dat ze interfereren met andere apparaten. Elektromagnetische compatibiliteit (EMC) is ook een belangrijk onderdeel van het voldoen aan de nalevingsvereisten van wereldwijde voorschriften en vele industrienormen.ze moeten correct zijn geïnstalleerdHet volgen van de beste praktijken voor het installeren van EMI-filters helpt bij het optimaliseren van hun prestaties en zorgt voor veilige nalevingsmarges voor de apparaten.

Nominale spanning 250 VAC
GERENAMEERDE stroom 30 A
Operatiefrequentie 50 60 Hz
Spanningsverlies van de soort gebruikt voor de vervaardiging van motorvoertuigen
Overbelasting 140% nominale stroom gedurende 15 minuten
Harmonische vervorming Minder dan 2% @ volledige nominale stroom
Leckage-stroom ≤ 0,2A@380/230VAC en 50Hz
Dielektrische weerstandsspanning 1000VDC (lijn tot lijn) 1000VDC (lijn tot hoes)
DC-isolatieweerstand Volgens MIL-STD-202 methode 202
Endsterkte Volgens MIL-STD-202 methode 211
Temperatuurverhoging Volgens MIL-F-15733
Invoegverlies: ≥ 70dB@150K-10GHz volgens MIL-STD-220A, onder belastingomstandigheden
Klimaatclassificatie 25/070/21


Hoewel bepaalde beste praktijken voor bijna alle EMI-filterinstallaties gelden, kan het installatieproces voor elk filter enigszins verschillen.Zorg ervoor dat u de productliteratuur voor het EMI-filter raadpleegt wanneer u het installeert of contact opneemt met applicatie-engineeringMet dat in het achterhoofd zijn hier enkele van de belangrijkste aanbevolen installatiepraktijken voor EMI-filters.



De volgende tips kunnen helpen bij het garanderen van een goede EMI-grondslag:

  • Gebruik lage-impedantie verbindingen om de verschillende delen van het grondsysteem te verbinden.
  • Zorg ervoor dat alle grondverbindingen zo kort mogelijk zijn en overweeg een vlakke, gevlochte grondband te gebruiken, aangezien deze componenten een groter oppervlak opleveren.
  • Gebruik de grootste beschikbare oppervlakte als grondgeleider.
  • Het verwijderen van verf van de montageoppervlakken van de kasten kan helpen een lage impedantiebond te bereiken.
  • Om de veiligheid en de goede werking te waarborgen, moet u ervoor zorgen dat de grond van het energiesysteem is aangesloten op het eindpunt van de filtergrond voordat u de draden aansluit.
  • Zorg ervoor dat u alle relevante veiligheidsvoorschriften met betrekking tot de aarding onderzoekt en volgt.
  • Controleer alle verbindingen in je lage impedantie aardingssystemen als onderdeel van je routineonderhoud.





Hoogspanning 25a Mri RF Cage Eénfasig EMI-filter Elektronisch geluidsfilter tot 1 GHz 0
Hoogspanning 25a Mri RF Cage Eénfasig EMI-filter Elektronisch geluidsfilter tot 1 GHz 1

Ons bedrijf
We zijn een professionele en beroemde EMI-filterfabrikant.
Ons technisch team heeft meer dan 10 jaar ervaring in het ontwerpen van EMI-filters.
Our technical service team learn many kinds of test standard such as industrial application (IEC61800-3 for frequency inverter drive EN12015 for elevator EN55011 for ISM device etc) and military application (GJB151A GJB152A etc)We kunnen het EMI-probleem snel, effectief en goedkoop oplossen.
